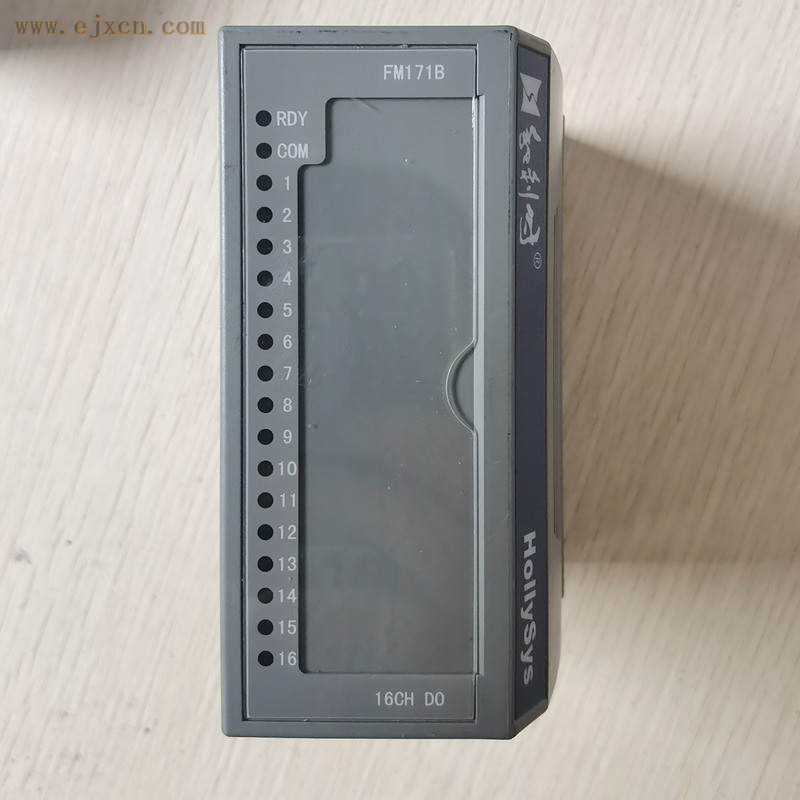

和利时HollySys模块FM系列 FM171B
一、PLC机柜接线 ·动力线、控制线以及PLC的电源线和I/O线应分别配线，隔离变压器与PLC和I/O之间应采用双胶线连接。将PLC的IO线和大功率线分开走线，如必须在同一线槽内，分开捆扎交流线、直流线，若条件允许，分槽走线好，这不仅能使其有尽可能大的空间距离，并能将干扰降到低限度。
·PLC应远离强干扰源如电焊机、大功率硅整流装置和大型动力设备，不能与高压电器安装在同一个开关柜内。在柜内PLC应远离动力线（二者之间距离应大于200mm）。与PLC装在同一个柜子内的电负载，如功率较大的继电器、接触器的线圈，应并联RC消弧电路。
·PLC的输入与输出好分开走线，开关量与模拟量也要分开敷设。模拟量信号的传送应采用屏蔽线，屏蔽层应一端或两端接地，接地电阻应小于屏蔽层电阻的1/10。 ·交流输出线和直流输出线不要用同一根电缆，输出线应尽量远离高压线和动力线，避免并行。
二、I/O端的接线 1、输入接线 输入接线一般不要太长。但如果环境干扰较小，电压降不大时，输入接线可适当长些。·输入/输出线不能用同一根电缆，输入/输出线要分开。·
-
