车辆NVH试验室铁地板-安装规范与减震设计要点详解

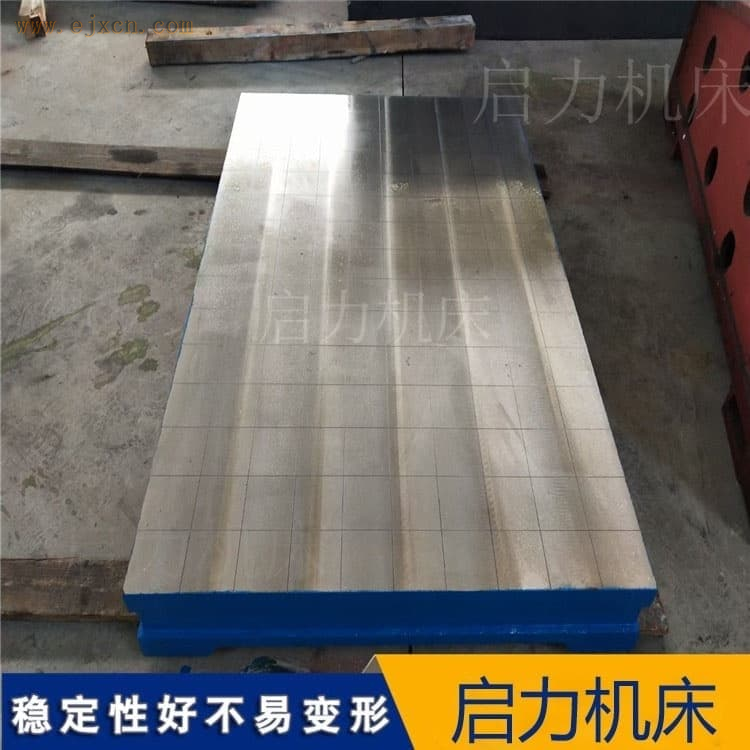

车辆NVH试验是评估车辆舒适性与可靠性的核心环节，而试验台铁地板作为测试基准平台，其安装精度与减震性能直接决定振动、噪声数据的真实性。NVH试验对环境振动干扰要求严苛（振动幅值≤0.001mm），需通过科学的安装规范与减震设计，打造“低干扰、高稳定”的测试环境。本文详解车辆NVH试验室试验台铁地板的安装流程与减震设计核心，为测试提供技术支撑。
一、安装规范：落地，筑牢稳定基础
1.安装前准备：环境与基础双重把控
NVH试验室需远离振动源（如空压机、机床）与噪声源，环境温度控制在20±2℃，湿度≤65%，避免温湿度变化影响试验台铁地板精度。安装地面需做强化处理，采用C30以上混凝土浇筑，地面平整度误差≤3mm/m，承载力≥试验台铁地板总重量（平台+测试车辆+设备）的2倍，防止后期沉降。同时，提前核实试验台铁地板参数：选用QT600球墨铸铁材质（阻尼性能优异），平面度误差≤0.03mm/m，台面厚度≥100mm，确保适配NVH测试需求。
2.核心安装步骤：精度与牢固双达标
定点放线：按试验室布局图纸，用激光测距仪标记试验台铁地板安装轮廓，确保与测试设备、声学环境适配，预留≥1.5m操作空间。
减振层铺设：在安装区域均匀铺设双层减振垫（上层厚度30mm，下层厚度40mm，阻尼比≥0.12），减振垫间距≤500mm，对齐后续支撑点，阻断地面振动传导。
平台就位与找平：用叉车平稳吊运试验台铁地板，放置于减振垫上，避免碰撞。采用00级合像水平仪（精度0.01mm/m），按“先四角、后中”原则找平，通过可调地脚螺栓微调，确保台面水平度误差≤0.02mm/m，且全台面无局部高低差。
二、减震设计要点：降噪，隔绝振动干扰
1.材质与结构减震：从源头抑振动
试验台铁地板选用QT600球墨铸铁，其内部石墨呈球状分布，阻尼性能比普通灰铸铁提升40%，能吸收高频振动量。结构采用“箱型封闭框架+蜂窝状加密筋板”，筋板厚度25mm，间距120mm，形成密集支撑网格，抗扭刚度≥8×10?N?m/rad，避免测试过程中平台自身共振。台面边缘采用圆弧过渡设计，减少振动量集中，进一步提升减震效果。
2.减振系统定制：分层阻隔振动传递
主动减振层：在试验台铁地板底部与地面之间，加装空气弹簧减振器（承载能力5-10吨/个），按“每平方米4个”均匀布置。空气弹簧可实时调节气压，补偿地面微小不平，振动传递率≤3%，能阻隔低频振动（5-20Hz）。
被动减振层：空气弹簧下方铺设聚乙烯发泡减振垫（厚度20mm），与双层橡胶减振垫形成“减振”体系，针对高频振动（200-5000Hz）的阻隔率达98%以上，满足NVH试验对高频振动的严苛要求。
边缘密封处理：试验台铁地板与试验室地面缝隙用阻尼密封胶填充，防止振动通过空气传播，同时起到防尘、防潮作用，保障减振系统长期稳定。
重视后期维护：每3个月检查减振器气压与地脚螺栓紧固情况，每6个月校准一次平面度与振动幅值，确保试验台铁地板长期稳定。
车辆NVH试验室试验台铁地板的安装规范与减震设计，是保障测试数据的核心前提。通过“安装筑牢基础、减振隔绝干扰”的设计逻辑，能打造符合NVH试验要求的低振动基准平台。在汽车研发升级的浪潮中，科学适配的试验台铁地板将成为车辆NVH性能优化的关键支撑，助力打造更舒适、更可靠的汽车产品。
