产品特性‌

• 单极性和双极性输出均可选择

• 电压输出：500V/1KV/1.5KV/2KV

• 上升时间：10ns、20ns可选

• 频率：1HZ~100KHZ和1HZ~1MHZ可选

• 脉宽：100ns~500us和100ns~1ms可选

‌产品描述‌

• PPS-CMTIX系列半导体CMTI测试系统是基于全参数化可调的半导体共模瞬态抗扰度（CMTI）测试系统。

• CMTI指隔离器件在共模瞬变（如电源线/地线间电压突变）干扰下，抑制信号失真或输出状态改变的能力。

• 量化方式以瞬态电压变化率（dV/dt）的耐受阈值表示，单位为kV/µs或V/ns。

• 高CMTI值（如≥±100kV/µs）可确保设备在强电磁干扰环境中保持稳定运行，减少数据损坏或误动作风险。

• 在机器人控制等场景中，CMTI直接影响转矩响应速度和运动精度，纳秒级延迟可能导致任务失败。

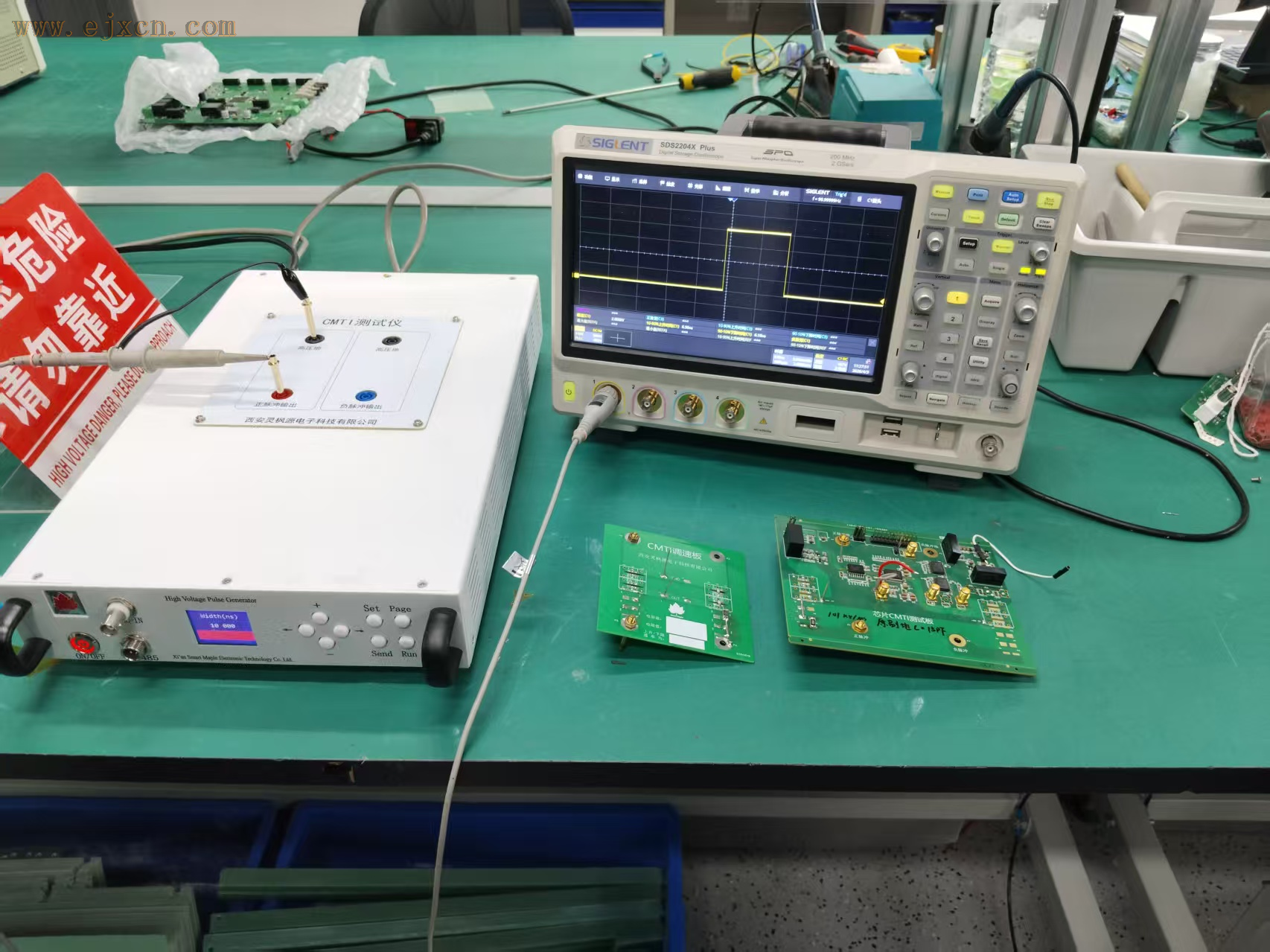

‌测试方法‌

• 静态测试：施加固定逻辑电平后引入共模瞬变，验证输出状态是否改变。

• 动态测试：在动态信号传输中施加瞬变，检验输出信号完整性。

• 规范遵循IEC 60747-17:2020标准，要求隔离器件在指定CMTI范围内保持功能正常。

‌应用场景‌

• 工业自动化：如机器人控制系统，需抑制电磁干扰引起的信号失真，提升运动精度。

• 电机驱动：减少共模瞬变导致的扭矩波动和噪声，优化效率与可靠性。

• 通信设备：降低电磁干扰引发的信号误码率，保障通信质量。

‌参数规格‌

1. 品牌：FORCREAT

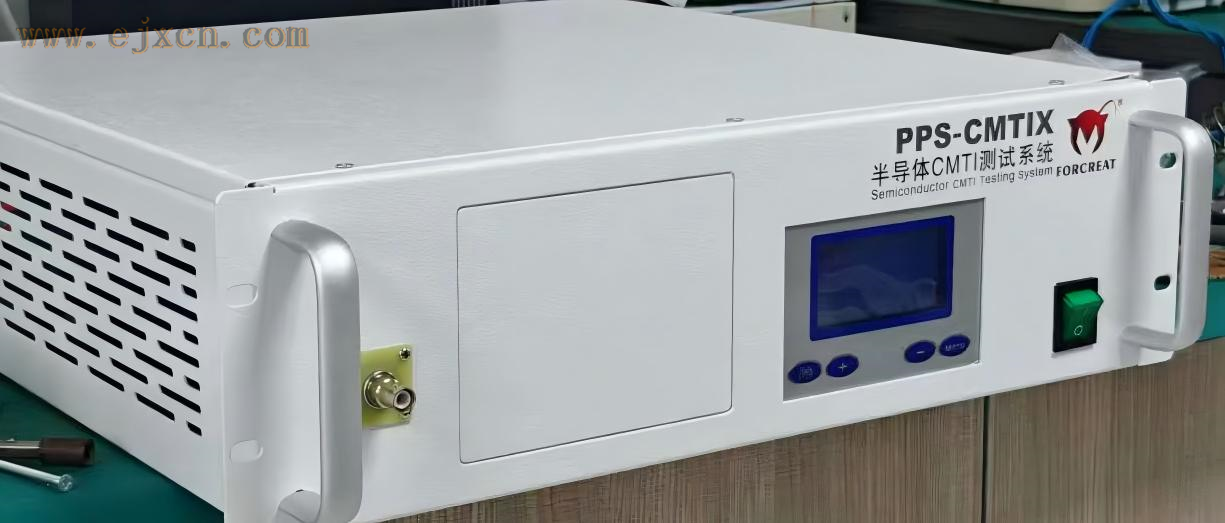

2. 型号：PPS-CMTIX

3. 名称：半导体CMTI测试系统

4. 规格：480135380（mm）

5. 质量：≤25kg

6. 温度：0℃～45℃

7. 湿度：20%RH ~ 75%RH（无凝露，湿球温度计温度: 40℃以下）

8. 环境要求：无较大灰尘，腐蚀或爆炸性气体，导电粉尘等空气污染损害

9. 电网：AC220V±10%

10. 功耗：3KW

11. 电压：0~±2KV可调

12. 电流：0~40A

13. 波形：方波（斜率可调）

14. 频率：100 Hz

15. 上升时间：≤10ns(10%-90%)

16. 脉宽：100ns~10us

17. 斜率：50 KV/us、100 KV/us、150 KV/us、200 KV/us、250 KV/us、300 KV/us

18. 极性：双极性

19. 触发：内触发、外触发

20. 输出：香蕉插头输出端口

21. 操控：前面板安检操控、支持上位机程控
