一、产品概述

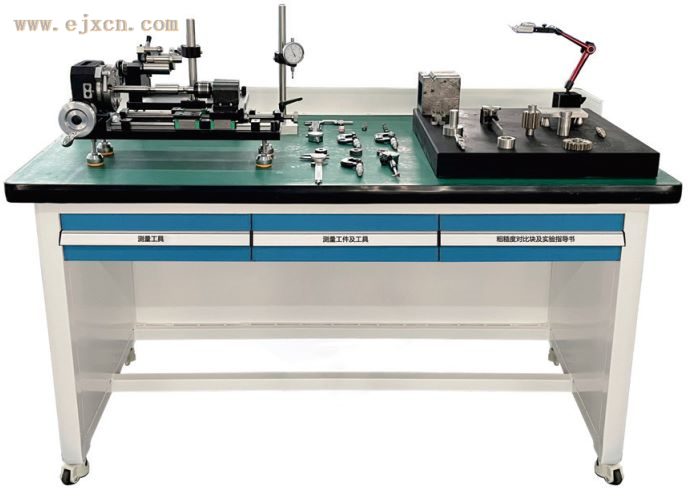

《公差配合与测量技术》综合实训装置是面向机械制造、精密检测等专业开发的模块化教学设备，采用工业级集成高精度测量仪器与模块化实训组件，通过实物模拟典型机械配合状态，实现公差理论到检测实操的闭环教学。装置主体主要由实训台、大理石平板、工量具、被测零件径向/端面跳动测量仪、齿轮径向跳动测量仪组成，整套设备配备高精度直线导轨、弹性夹紧模块及多规格标准量规，支持ISO国际公差标准与GB/T国家标准双体系实训。
二、产品功能及特点
1、训练模式多样化
以真实零件为检测对象，以实际量具为检测手段，可完成对公差配合零件尺寸的测量与检验、形位误差的测量与检验及表面粗糙度对比检验三大部分组成；
2、管理便利
检测零件、测量工具、标准图纸及指导书均放在组合台抽屉内，每件检测零件及测量工具/量具均配有与齐一一对应的EVE棉放置槽位，方便摆放和老师对装置清点及管理；
三、技术参数
1、尺寸(长宽高):≥1500*750*810mm（加护栏总高890mm）
主体框架采用≥60*40*2mm矩形管和≥40x40x2mm方管焊接，桌四角采用R30mm圆弧折弯，确保侧面平滑无棱角。
2、抽屉:设有3个抽屉（≥500*360*70mm），采用静音阻尼导轨；内置万能填充棉，零件则放置于对应型腔的填充棉内收纳，具有整齐、稳定、美观的特点；抽T拉手还有隐藏性自锁功能，不需要安装普通锁具，推至指定位置即可自动锁止，人为一捏无须钥匙即可轻松解锁；
3、醒目标签:在抽屉的铝型材拉手上设计有透明材质的PVC保护壳、内置可更（替）换标签，便于快速识别每个抽屉内存放的物品存取和归档。
4、桌面板:复合板+防静电胶皮+黑色橡胶皮封边，≥1500*750*40mm。
5、护栏：实训桌对面，设计有防护栏，高≥80mm，大圆R30弧，顺滑安全防脱落；
6、座区空间(长宽高)：≥1300*600*660mm，满足两名及以上学生乘坐，空间不局促。
7、万向脚轮:6个福马轮，设计有效支撑载荷500KG，方便锁紧、移动。
8、方凳尺寸(长宽高)：330*240*450mm，主体采用40*20mm方钢管，拉档为20*20mm方钢管，管材表面采用静电喷塑处理，凳面四角采用圆弧处理防磕碰。
9、测量工具：带表游标卡尺、内径百分表、公法线千分尺、外径千分尺、螺纹千分尺、齿厚卡尺、螺纹塞规（通/止）、螺纹环规（通/止）等量具均采用哈量或上量等国内一线品牌量具。
