该试验台可对柔性管线进行弯曲试验，模拟其在实际工况中的弯曲情况，测试柔性管线的弯曲性能，如弯曲曲率半径可按实验条件进行调整，以评估柔性管线在不同弯曲程度下的性能表现。

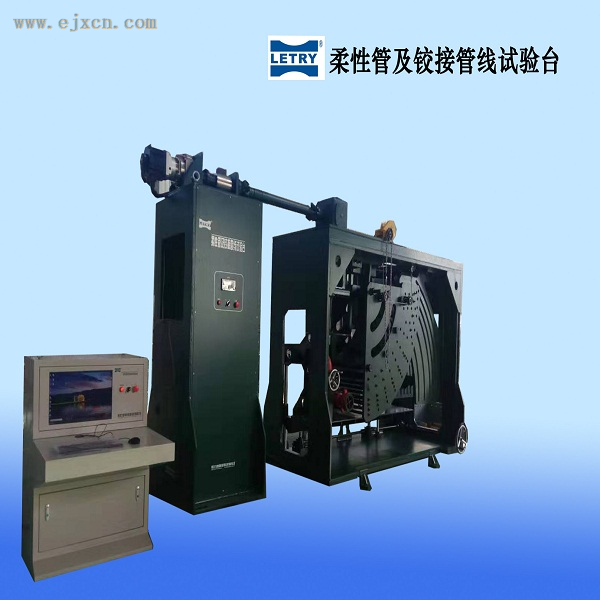

西安力创（LETRY）公司专业制造柔性管线及铰接管线试验台，用于石油管道柔性管线的弯曲柔性试验和铰接管线的动态范围转动试验，配置环境试验箱和管线加压的压力源后，来模拟柔性管线在不同温度环境、不同压力条件下的低周弯曲疲劳循环过程。测试柔性管线在承受内压、温度环境和低周弯曲疲劳载荷共同作用下的寿命。
该试验系统是由柔性管线及铰接管线试验台、测量控制系统控制柜、环境试验箱、液压站等部分组成。主机部分是在伺服电机动力作用下实现柔性管线弯曲和回弹变直的循环试验及铰接管线的动态范围转动试验。
一、功能：
根据试验条件的不同可进行以下试验：
1、柔性管线的弯曲柔性试验；
2、铰接管线的动态范围转动试验；
3、在设定环境温度和压力条件下的复合试验。
4、弯曲曲率半径可按实验条件进行调整。
主要技术指标：
|
序号
|
项目
|
指 标
|
|
1
|
最大试验扭矩
|
2000N.m
|
|
2
|
扭矩测量精度
|
±1%
|
|
3
|
角度传感器量程
|
±45°
|
|
4
|
转动角度范围
|
±45°
|
|
5
|
速度范围
|
10mm/min～1000mm/min，连续可调
|
|
6
|
控制器采集速率
|
所有通道均以1kHz速率进行同步反馈采集；
|
|
7
|
温度试验箱
|
温度范围
|
-60℃～180℃
|
|
内部空间
|
长×宽×高=4000mm×3000mm×3000mm
|
|
8
|
油管试验内压
|
|
|
9
|
压力传感器
|
量程：200MPa、接口M20×1.5
|
|
10
|
弯曲模板弯曲半径
|
900mm、1000mm、1100 mm、1150mm、1200mm、1250mm
|
|
11
|
适用柔性管线尺寸范围
|
内径：2in～4in（50.8mm～101.6mm）
|
|
12
|
适用铰接管线尺寸范围
|
内径：1in～4in（25.4mm～101.6mm）
|
（根据配置不同，价格上下浮动。）
-
