产品简介：
金相显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。
二、应用范围：
班通科技所提供的显微镜解决方案让工业检查变得更轻松、更便捷、更高效。同时，当将显微镜成功集成应用到生产线上，操作舒适性等人体工程学问题与晶圆安全问题就显得尤为重要，我们注重解决此类问题。为半导体晶圆、平板显示器和电子设备等在内的多个行业，提供新构思、解决方案和技术支持。可对系统功能进行自由组合，满足工业检测与金相分析的专业领域需求，可以广泛的应用于医疗 卫生机构、实验室、研究所、高等学校做观察、教学和研究、临床实验和常规医疗检验；工厂、实验 室对材料的分析和鉴定。
三、产品功能和特点
1. 所有光学部件均经过特殊处理并镀有特殊膜层。
2. 灵活紧凑的结构，适应各种环境下的显微观察。
3. 专业金相物镜，高倍物镜采用半复消技术。
4. 各种观察方法下都能得到清晰锐利与高对比度的显微图像
5. 标配透反射LED可调光源，可以进行表面观察（反射观察），也可以进行背光观察（透射观察）。
6. 选择了紧凑的结构设计，外观大气稳重，操作更为灵活。
7. 集成了明场、暗场、偏光、DIC微分干涉等多种观察功能，可根据实际应用进行选择。
8. 高眼点大视野平场目镜，屈光度可调。
9. 视野更加平坦，宽广，并且视场边缘都能保证清晰明亮，给用户更加舒适的视觉感受。提供更加平台的观察范围，提高工作效率。更大值域屈光度调节范围可满足更多用户的使用需求。
10. 亦可选配其它倍率、视场，并根据不同需求添加指针、测微尺及视度可调功能。
11. 偏振系统包括了起偏镜插板和检偏镜插板，可做偏光检测，在半导体和PCB检测中，可消除杂光，细节更清晰。360度旋转式检偏器可以在不移动标本的情况下，方便的观察标本在不同偏振角度光线下呈现的状态.
12. 在正交偏光的基础上，插入DlC棱镜，可进行DIC微分干涉相衬观察。DIC技术可以使物体表面微小的高低差产生明显的浮雕效果，大幅提高图像对比度。
13. 采用高性能微分干涉组件，可以将明场观察下无法检测的细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，广泛用于LCD导电粒子，精密磁盘表面划痕检测等领域。
14. 可测量平面上的任何几何图形之尺寸(角度、长度、直径、半径、点到线的距离、两圆比等)
15. 可在实时影像中的实际工件上标注各种几何尺寸。
16. 拍照：可拍下实物照片，包括所标注的尺寸。
17. 图像拼接：可将拍摄后的两张或多张图像进行拼接为一张全景图像。
18. 报表输出：对测量结果进行表格输出，并可以按照自己的报告自定义表格。
四、技术指标和参数
|
项目
|
设备主要参数
|
|
产品型号
|

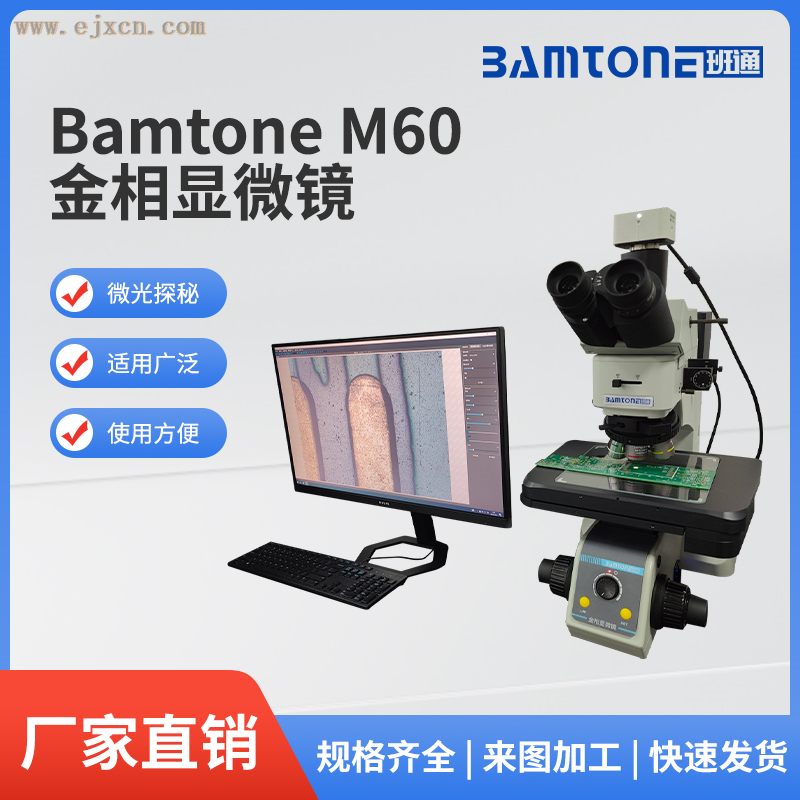

Bamtone/M60
|
|
光学系统
|
无限远色差校正光学系统
|
|
光学放大倍数
|
50倍-500倍 (可选1000倍)
|
|
工业相机
|
标配600万像素，USB3.0,芯片尺寸1/1.8英寸，最大视野2.96*1.96（5倍）
|
|
观察筒
|
正像，无限远铰链三通观察筒，瞳距调节：50mm~76mm，两档分光比双目:三目=100：0
|
|
目镜
|
高眼点大视野目镜SWH10X-H/23mm，视度可调
|
|
5X物镜
|
无限远半复消长距明暗场物镜 45MM可见光金相物镜5X NA0.15 WD14.8mm
|
|
10X物镜
|
无限远半复消长距明暗场物镜 45MM可见光金相物镜10X NA0.30 WD8.5mm
|
|
20X物镜
|
无限远半复消长距明暗场物镜 45MM可见光金相物镜20X NA0.45 WD11.9mm
|
|
50X 物镜
|
无限远半复消长距明暗场物镜 45MM可见光金相物镜50X NA0.75 WD3.0mm
|
|
100X 物镜
|
无限远半复消长距明暗场物镜 45MM可见光金相物镜100X NA0.80 WD3.0mm(选配)
|
|
物镜转换器
|
物镜转盘编码系统,带编码变倍物镜转盘，实时同步自动切换软件测试倍率
|
|
机架
上光源
|
透反射用机架,低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统，采用数字调光，具有光强设定与复位功能
|
|
载物台
|
4英寸载物台，平台面积 310*240mm，移动行程：100mmX100mm机械平台，X、Y方向同轴调节
|
|
聚光镜
|
摇出式消色差聚光镜（N.A.0.9）
|
|
反射照明器
|
明暗场反射照明器，带可变孔径光阑，视场光阑，中心可调，带滤色片插槽，带起偏镜/检偏镜插槽，
|
|
灯室
|
10W可调LED灯室，透、反射通用，预定中心
|
|
摄像接口
|
摄影摄像附件：0.5X，C型接口，可调焦，标配0.5X接口
|
|
偏光组件
|
起偏镜插板，360°旋转式检偏镜插板
|
|
电脑
|
定制版工业电脑，处理器：I5 6500，金士顿8G内存，金士顿240G 固态硬盘，
戴尔鼠标键盘，WIN10 64位系统。
|
|
显示器
|
高清AOC牌23.8寸HDMI显示器。
|
|
测量软件
|
标配：班通显微镜分析软件，拍照，测量，图像拼接，编码自动调节变倍，报告输出等
|
|
标尺
|
高精度型测微尺，格值0.01mm
|
