HDI盲孔检查专用盲孔显微镜
  • 价  格: 98000元/
  • 最小起订: 1台
  • 供货总量: 999台
  • 该信息只有会员才可询价,请 登录 后报价。
  •
  • 发 货 期: 7天
  • 所 在 地: 中国 广东省 深圳市
  • 有效期至: 2026-01-29
品牌: 班通科技 型号: Bamtone K600

 1.产品简介

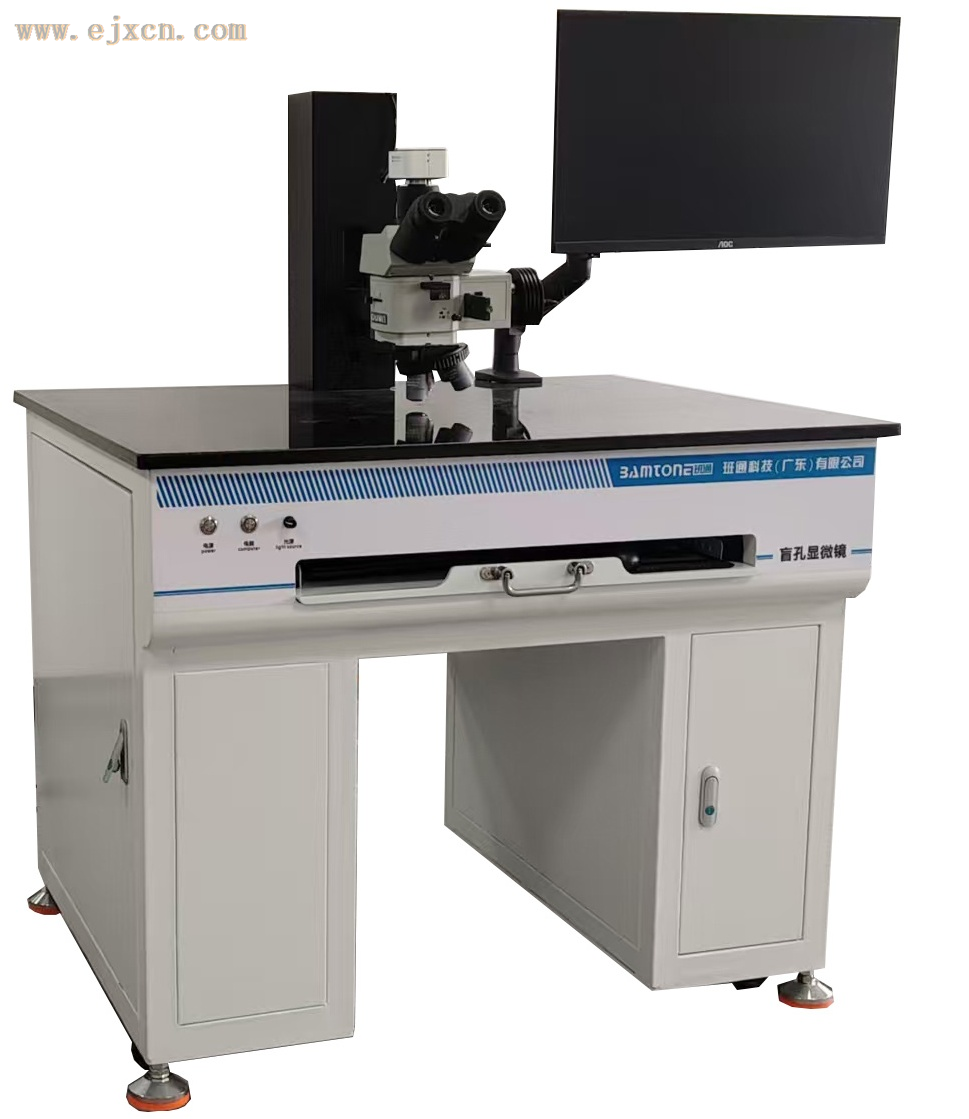

台式盲孔显微镜是一种精密检测的光学测量仪器采用专用显微镜检测盲孔电路板,经光学放大和相机的光电信号转换,将图像信号传至计算机,显示界面清晰的图像,然后通过测量软件进行检查。主要是为检测印刷电路板盲孔孔口,孔底直径,残胶,盲孔深度,真圆度等问题缺陷,它采用国内外先进技术及零配件,配套界面清晰明了简单易学的操作软件。

2、产品特点

1) 台式设计,大台面,可以检测520*760mm的板子。

2) 高感光度彩色CCD,成像画质清晰。

3) Z轴高精度电动调节装置,可以对焦距进行粗调及微调。

4) 具有景深合成功能,盲孔孔底,孔口拍摄清晰。

5) 具有测试盲孔孔深度功能。

6) 具有检测盲孔真圆度功能。

7) 配置有紫外线光源模块,能够透过透明或半透明的胶层激发出蓝色光,用于检查孔内残胶。

8) 可检测盲孔孔底和孔口直径,半径等问题,孔底,孔口双圆形直径可自动计算,显示孔底,孔口直径百分比。

9) 可实现长度,宽度,角度等常规显微镜测量功能。

10) 盲孔显微镜配有手动调节的摇杆,用于调节镜头高度,使用更便利。

11) 物镜有5-50倍可以切换,不同放大倍率可以选择,综合放大倍率50×~1000×。

12) 测试图片可以进行保存,测量数据可以导出报表,测量结果单位可选择和转换。

13) 分析软件自主研发设计,软件操作简便,可根据需求进行MES对接。

3、技术指标和参数

项目

内容

分辨率

1μm

检测精度

依照标准片测试0.1-0.15mm误差不超过3%

可检测孔深度

0.15mm

光学放大倍率

5×~50×(实际倍率50-1000倍)

变倍方式

物镜转盘手动切换

调焦方式

电动Z轴升降调焦。

视场

明场,暗场可切换。

工业相机

高感光度彩色630万像素相机

可测最大板宽

760 mm

仪器外形尺寸(不含电脑)

1040 mm×840 mm ×1350mm (L x W x H)

仪器重量(不含电脑)

250kg

工作电源

AC 220V±10℅ /50Hz/ 10A

4、配置方案

序号

品名

品牌/规格

数量

1

工控电脑

定制

1台

2

显示器

AOC  22寸全高清

1个

3

显微镜主体

明暗场长轴显微镜

1个

4

工业相机

630万彩色高清摄像头

1个

6

测试软件

班通盲孔分析软件

1套

7

目镜

目镜SWH10X/23MM

1个

8

物镜

5X、10X、20X、50X

4个

9

Z轴

Z轴电动升降调焦机构,带光栅尺测量功能。

1套

10

紫外线光源模块

检测孔内残胶

1套
