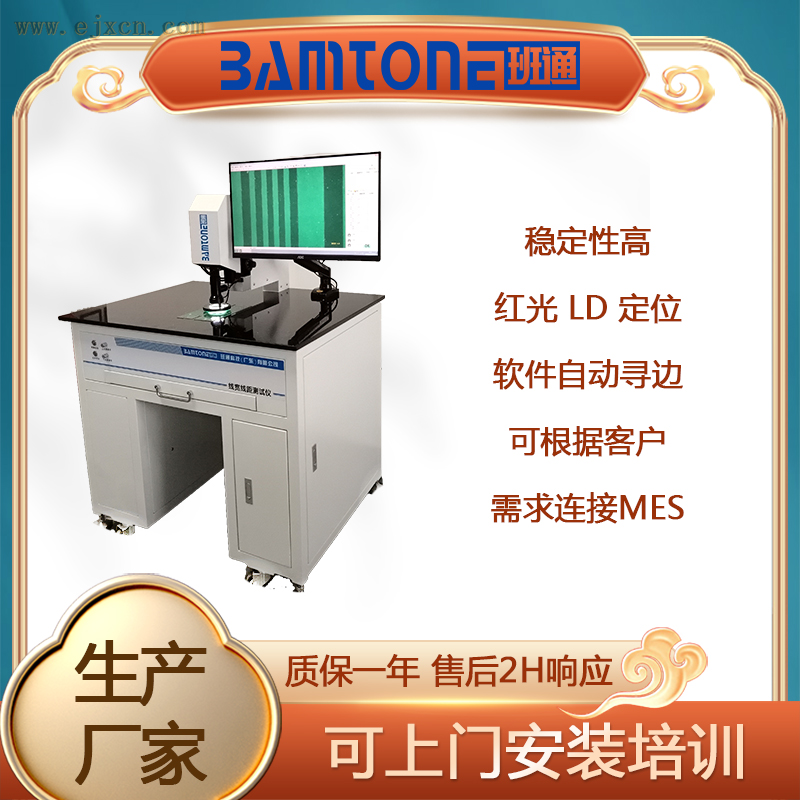

1．产品简介
线宽检测仪是一种实现精密检测的光学测量仪器，采用光源照射被测电路板，经光学放大和相机的光电信号转换，将图像信号传至计算机，显示界面清晰的图像，然后通过鼠标直接框选图像测量区域，进行寻边检测并返回测量结果，主要是专为检测印刷电路板内、外层半成品经显影蚀刻后（上绿油前）线路的上幅及下幅宽度，基本上满足了市面上各种不同厚度的PCB板中的成品和半成品线宽检测。它采用国内外先进技术及零配件，配套界面清晰明了简单易学的操作软件。
2．产品功能
1) 框选上下线宽测量：测量框选区域内毛边和铜边宽度；
2) 框选单线宽测量：测量框选区域内两条线之间的宽度；
3) 框选上线宽测量：测量框选区域内铜边宽度；
4) 框选下线宽测量：测量框选区域内毛边宽度；
5) 框选13线宽测量：测量框选区域内上铜边和下毛边之间的宽度；
6) 框选24线宽测量：测量框选区域内上铜边和下毛边之间的宽度；
7) 框选圆测量：测量框选区域内圆的直径；
8) 框选圆环测量：测量框选区域内圆环的两个直径
9) 手动距离测量：手动测量两点之间的距离；
10) 手动圆孔测量：手动测量圆的直径；
3.应用范围：
线宽测量仪主要用于检测PCB印刷电路板内、外层半成品经显影蚀刻后(上绿油前)线路的上幅及下幅宽度及面积、角度、圆直径、圆心距等。可扩展应用于其它电子元器件的显微尺寸测量。
4、产品特点
1) 花岗岩工作台，平稳且不会划伤板。平整稳固结实并带有自动抗震脚杯。
2) 高感光度彩色CCD，成像画质清晰。高精度机械调节装置，对焦距进行粗调及微调。
3) 红光LD定位，可快速确定测量区域。
4) 同时配备强度可调环形光源，以便在不同检测板情况下都能呈现清晰画面
5) 放大倍率70×~450×可调。
6) 成像画质清晰，信号传输经过特殊处理，过滤了杂波，抗干扰能力强；
7) 软件自动寻边，上下线宽测量可框选,测量更加快捷准确。
8) 自动保存测量图片和手动保存图片相结合，快速导出测量数据到Excel和word文档。
9) 测量结果单位可选择和转换。
10) SPC管制。
11) 软件操作简便，鼠标三键操作，在最大程度上提高工作效率。
5.技术指标和参数
|
分辨率
|
0.3~2.6μm/pixel
|
|
电子放大倍率
|
50×
|
|
光学放大倍率
|
1.4×~9×（实际倍率70-450倍）连续可调adjustable
|
|
变倍方式
|
手动
|
|
调焦方式
|
手动（粗调/微调双旋钮）
|
|
光源
|
LED环形光（亮度连续可调）
|
|
LD定位光源（红光）
|
|
CCD
|
高感光度彩色500万像素
|
|
可测最大板宽
|
720 *720mm
|
|
吼深
|
360mm
|
|
工作面高度
|
890mm
|
|
测量重复精度
|
±1pixel
|
|
视野范围
|
5.6mm×4.8mm~0.8mm×0.7mm
|
|
仪器外形尺寸（不含电脑）
|
1040mm×840mm×1400mm (L x W x H)
|
|
仪器重量（不含电脑）
|
约250kg
|
|
工作电源
|
AC 220V±10℅ /50Hz/ 10A
|
|
重复精度
|
±1um
|
|
倍率
|
1X
|
2X
|
3 X
|
4 X
|
|
测量精度
|
±2um
|
±1.5um
|
±1um
|
±0.75um
|
6.软件界面介绍：
1) 可测量线路板毛边、有自动巡边功能。
2) 可选择自动巡边测量和手动测量。
3) 可设定标准值及公差值，可随时导入/导出，即时体现。
4) 操控鼠标即可完成快速测量，操作简便易学。
5) 多种测量单位之间可自由切换。
6) 改变倍率无需校正可直接测量，方便快捷。
7) 产品无需摆放角度也可测量。
8) 软控光源设计，光源亮度存储。
9) 输出报表格式化，可根据用户要求编写输出的数据报表。
10) 测量结果可输出Excel、Word、jpg图片等格式。
11) 根据设定的标准公差值，超出范围特别提示，如特殊颜色和字体等。
