| 品牌： |
班通科技 |
型号： |
Bamtone ICT4063 |

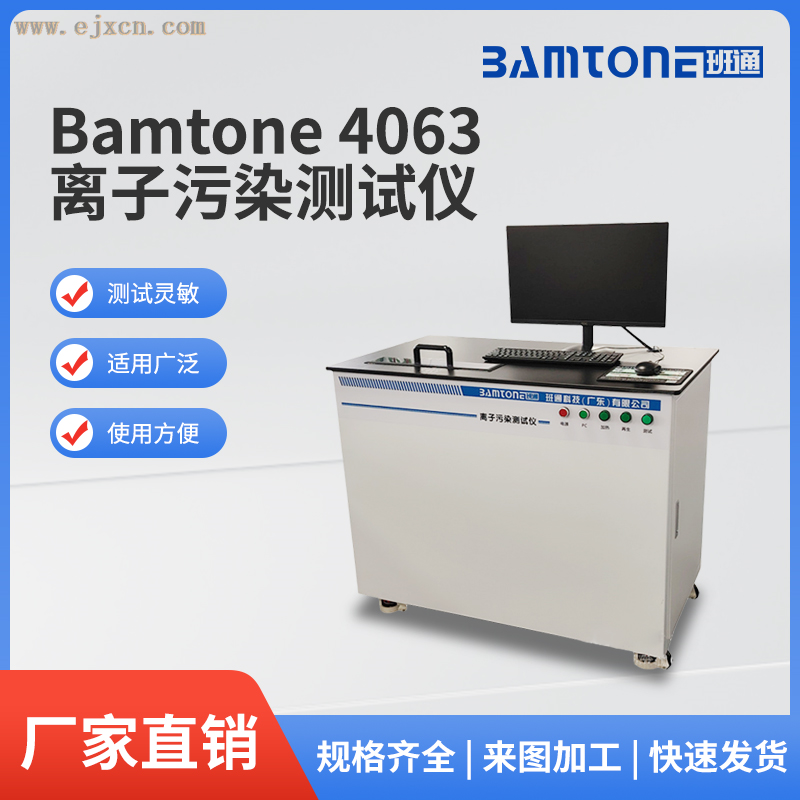

1. 产品简介
离子污染度测试就是使用溶剂把产品表面的污染度萃取到溶液中，因为离子在溶剂中分解成正离子或负离子，从而使溶剂的导电性能提高，在溶剂量确定的情况下，溶剂中的离子含量的多少和溶剂的导电性有直接的关系，量化这种关系，也就量化了离子污染度，在IPC-TM-650中定义这种测试方法为ROSE(溶剂萃取电导率法)。
2. 产品功能
1) 一键再生循环过滤。
2) 测试温度智能控制（测试过程恒温在 40±1℃）。
3) 静态测试/动态测试一体，可以进行切换测试。
4) 实时曲线显示与对应标准自动判定是否符合要求。
5) 校正过程无需复杂计算，一步到位。
6) 图表显示，数据浏览，设备状态同一界面显示。
7) 采用动/静态测量方法对产品进行快速无损的测试。
8) 测试完成自动弹出保存结果.测试报告含电导率，离子浓度，测试时间等详细信息实时曲线显示 。
3. 应用范围
离子污染测试仪用于线路板制造，半导体封装，汽车电子，军工电子，医疗，元器件、电路板装配SMT后等电子电气设备生产，组装等行业，测试和清洗残留在样品上的离子污染物残留总量。
4. 产品特点
1) 满足MILP-28809、MIL-STD-2000A、DEF-STD 10/03、IPC-TR-583、TM-650、IEC等标准要求。
2) 过滤、再生的背景值高，贴合行业最高标准，背景值可高达200兆欧。
3) 全密闭测试环境，减少测试中CO2对测试结果的影响。
4) 动态/静态两种测试方法，满足终端客户多种应用需求。
5) 浸入式喷淋清洗，保证离子污染物的完全萃取。
6) 可测试的PCB板尺寸范围广：15cm×15cm ~ 63cm×40cm ；并可进行尺寸定制。
7) 重新定义校准、净化及测试全过程，操作简单，人机交互界面强大。
8) 实时显示电导率曲线、电阻率曲线和离子浓度曲线，测试过程更直观。
9) 软件操作简单，直观，测试完成自动保存结果。
10) 可自定义报告格式。
11) 可以和MES系统进行对接。
5. 技术指标和参数
|
项目
|
规格
|
|
外形尺寸(mm)
|
1000×680×1400（LxWxH)
|
|
测试槽尺寸（mm）
|
640×410×65（LxWxH)/大尺寸可定制
|
|
测板尺寸
|
150mm×150mm ~ 630mm×400mm/大尺寸可定制
|
|
测试状态
|
动/静态
|
|
测量精度（F·S）
|
±5%
|
|
功率(W)
|
约1200
|
|
萃取液总体积( L)
|
约18L
|
|
萃取液比重
|
0.845～0.855
|
|
电导率分析率（μs/cm²）
|
0.001
|
|
电导率测试基准（MΩ）
|
200
|
|
电源
|
220V AV 50HZ
|
|
工作环境温度
|
18~25℃
|
|
工作时萃取液温度
|
40±2℃
|
|
重 量
|
约172KG(不含测试液)
|
|
报表输出
|
Excel 导出
|
|
电脑配置
|
定制版工业控制电脑，显示器23.8寸
|
6. 主要零部件
|
序号
|
品 名
|
品牌/规格
|
单位
|
数量
|
产地
|
保修
|
采购货期
|
|
1
|
电导仪（含电极， 数据表）
|
德国梅特勒
|
套
|
1
|
德国
|
一年保修
|
2个月
|
|
2
|
离子交换柱
|
BT-LZZ-03
|
根
|
4
|
美国
|
消耗品
|
1周
|
|
3
|
磁力水泵
|
250
|
台
|
1
|
中国
|
一年保修
|
1周
|
|
4
|
电脑
|
班通定制版工控机
|
台
|
1
|
中国
|
一年保修
|
3天
|
|
5
|
显示器
|
AOC
|
台
|
1
|
中国
|
一年保修
|
3天
|
-
