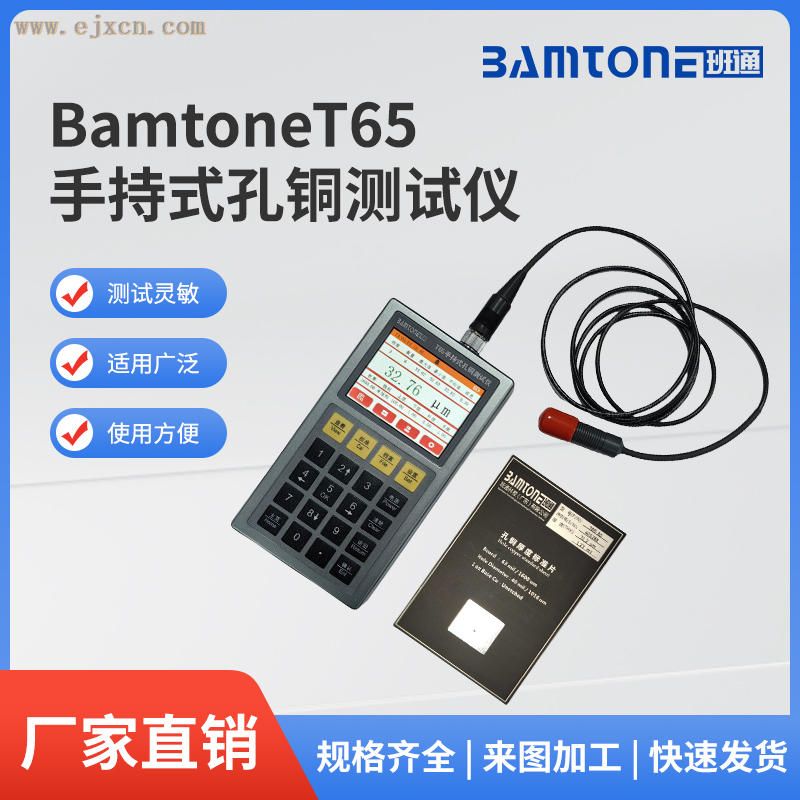

1. 产品简介：
T65孔铜测试仪采用电涡流方法来达到对穿孔内铜厚度准确的测量，无需破坏样品。
2、产品功能和特点：
1) 快速无损的测量孔内镀层厚度。
2) 具有背光显示型的LCD彩色大屏幕显示测试结果，统计数据和统计曲线。
3) 内置 8000毫安锂离子电池，寿命耐用，既免去电池更换烦恼又环保。
4) 标准USB Type-C充电，可适配华为等手机充电器，方便充电。
5) 测量单位可以英制公制转换。
6) 可设定校正系数、补偿值，以符合产品标准。
7) 自动温度补偿功能，测试时可以自动识别产品温度，测量更精确。
8) 数据可以导出或者实时传输，可进行联网记录数据或做SPC分析、mes上传等。
9) 够胜任对双层或多层电路板的测量，甚至可以穿透锡和锡/铅抗蚀层进行测量。
10) 仪器采用轻质铝合金全金属外壳，并进行阳极氧化处理，坚固耐腐蚀。
11) 全中文操作界面，方便使用。
12) 可以自定义设置1-15分钟待机自动关机，节省能耗。
13) 设计独特的人性化操作界面，大屏幕显示，档案信息直接显示，一目了然，轻松上手。
3、应用范围：
适用于印制线路板蚀刻前后，沉金，喷锡等前后的孔铜厚度的非破坏性准确测量。
4、技术指标和参数
|
可测试最小孔直径
|
35mil(899μm)
|
|
测量范围
|
1–105μm
|
|
测试板厚
|
最小测试板厚0.75mm（30mil）
|
|
电涡流原理
|
遵守ASTM-E376-96标准的相关规定
|
|
准确度
|
±3%（根据标准片）测试产品是±5%
|
|
精确度
|
1.2 mil（30μm）时，达到1.0% （实验室情况下）
|
|
分辨率
|
0.01 mils (0.01μm)
|
|
校正方式
|
单点标准片校正
|
|
显示屏
|
高亮度2.8寸彩色液晶显示屏，分辨率240*320。
|
|
单位
|
可切换公制(um)及英制(mils)单位选择
|
|
连接口
|
RS-232连接口，用于将数据传输至计算机
|
|
统计数据
|
量测点数、平均值、极差、最高值、最低值
|
|
储存量
|
9801条读数（99个档案，每个档案可储存99条数据）
|
|
重量
|
主机重400克（不含探头，标准片和包装盒）
|
|
尺寸
|
150*80*24 mm（不含探头，充电设备）
|
|
电池
|
内置锂离子电池
|
|
电池持续时间
|
充满电持续工作约30小时。
|
6、配置方案
|
序号
|
名称
|
简述
|
型号
|
数量
|
备注
|
|
1
|
测试主机
|
长×宽×厚150*80*24（mm）
|
Bamtone T65
|
1台
|
标配
|
|
2
|
测试探头
|
孔铜测试探头
|
ETP
|
1个（已安装）
|
标配
|
|
3
|
操作说明书
|
中文版操作说明书
|
电子版/纸质
|
1份
|
标配
|
|
4
|
标准片
|
30um规格标准片一片
|
CAL-MT30
|
1片
|
标配
|
|
5
|
包装盒
|
包装保护盒
|
/
|
1个
|
标配
|
|
6
|
SPC分析软件
|
PC端上传SPC分析软件
|
/
|
/
|
选配
|
|
7
|
标准上传软件
|
数据上传表格，mes系统等
|
/
|
/
|
选配
|
-
