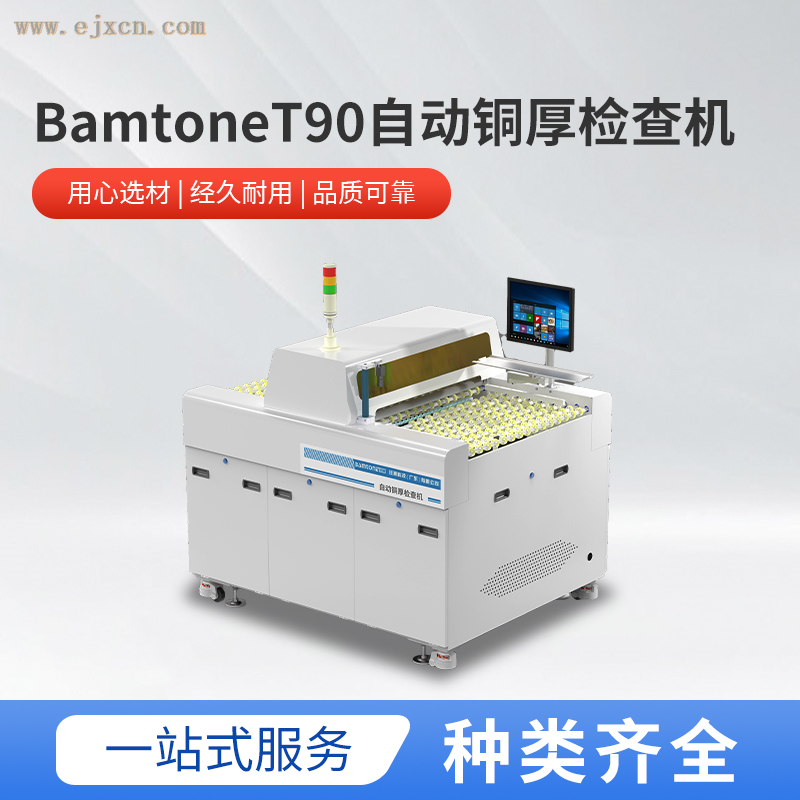

一、产品简介
Bamtone T90设备是自动铜厚检查机，是一款通用于线路板表面铜箔厚度的测试机。适用于 PCB 电镀铜后的面铜厚度检测。
二、测试原理
板从前端流入测试设备，经过拍板机构对中后，继续往前输送，分三次进位测试(每次测一行三个点)，上下面同时测试。板完成测试后进入出板区流入后收板机。
二、产品功能
Ø 设备具备智能特点，提供钻孔资料给机台，机台能自动识别，自动找到合适的点，避开有孔的位置进行测量；也可以手动设定测试点测量。
Ø 可以自由调整放板方向进行测试。
Ø 测试数据可以按照每批/每班/每天进行保存，以便进行追溯，满足终端客户的品质需求；
Ø 机器内装有漏电开关，配合正确的接地措施，保护人身安全；
Ø 控制系统人性化，符合人体工程学，具有自动报警提示功能；
Ø 可以选配扫码枪扫码识别LOT号，产品型号，对接MES系统调取资料，并上传MES数据库。
三、应用范围
应用于PCB压合，全板电镀后表面铜厚在线测量。
四、产品特点
Ø Windows视窗界面，操作简单；
Ø 减少人为记录和测试误差、数据更稳定精确；
Ø 配备班通最新技术研发多通道铜厚系统，精度高、性能稳定；
Ø 测量值可记录存档及打印；
Ø 在线铜厚检测，板厚0.2-6mm的板均可测试；
五、技术指标和参数
|
设备尺寸:
|
1600(L)×1200(W)×1300(H)（不含三色灯）
|
|
设备重量：
|
950KG
|
|
功率：
|
2KW
|
|
电源要求：
|
AC220V，50Hz
|
|
环境温度：
|
0～40℃
|
|
平台速度：
|
3M/MIN
|
|
测试速度：
|
6个点:10S/pc，18个点:13S/pc
|
|
工作高度：
|
1000±20mm
|
|
定位方式：
|
中心定位
|
|
适用 PCB 大小
|
300(L)×300(W) ～720(L)×720(W)
|
|
适用 PCB 厚度：
|
0.2～6mm
|
|
测试方式:
|
使用 3 对测试头测试，每一面 PCB 板可选直线 3 点，6 点或 9
点测试，上下两面同时测试
|
|
测试范围
|
0.2-3250um
|
|
测试点定位精度：
|
约±1.5mm
|
|
测量精度：
|
±3％（标准板验证）
|
|
铜厚测试区面积：
|
最小10*15mm
|
|
铜厚测量仪器：
|
班通Bamtone/T66(6通道）
|
|
铜厚测试探头：
|
班通自主研发MT01钨钢探针
|
|
MES 功能
|
支持数据传输及远程操作(选配)
|
|
统计功能
|
标配
|
|
收板功能
|
选配
|
|
输送方式
|
水平线输送
|
六、性能检测
|
序号
|
项目
|
规格要求
|
验收方法
|
|
1
|
测试板尺寸范围
|
最小：300mm×300mm
最大：720mm×720mm
|
现场测试 PCB 板：300mm×300mm 及 720mm×720mm;全程测试，无阻碍。
|
|
2
|
铜厚线性/重复性精度
|
标准片测试：17μm和65um左右的标准片，偏差3%以内。
|
标准片测试>10 次，是否满足±3%以内。
|
|
3
|
测试板厚度
|
0.2mm<厚度<6mm 的 PCB 板 均可进行测试
|
分别使用 0.1mm 及 6mmPCB 板进行测试，观察数据是否正常。
|
|
4
|
资料导入
|
DIR 选点方式
|
可根据进行 dir 钻孔资料选点建立标准档进行测试；
|
|
5
|
输送方式
|
板面无擦花
|
采用水平线行辘辊输送
|
|
6
|
铜厚测试区面积
|
测试区域铜面积>15×15mm， 且该区域内无残缺，无孔，平整。
|
1、使用 PCB 测试区域面积>15×15mm，记录数据；
2、测量完整大铜面区域两个数据偏差<3%,无明显区别；
|
|
7
|
效率
|
6个点:10S/pc，18个点:13S/pc
|
6个点:10S/pc，18个点:13S/pc，测试记录。
|
|
8
|
定位精度
|
预设测试点与探头实际测试点偏差<1.5mm
|
PCB 板上贴白纸，在测试点标记测试位置，设置同样测试点后测试，测试完成后，测量板上白纸的测试点与预先标记点偏移是 否<1.5mm。
|
|
9
|
测试结果
|
每测试一次，PCB 板可输出，当前测试点的铜厚数据
|
1、测试完成后，可进行数据导出；
2、软件可以调阅查看，该批次的数据，报告中体现 OK 与 NG的数量，通过率等。
|
-
