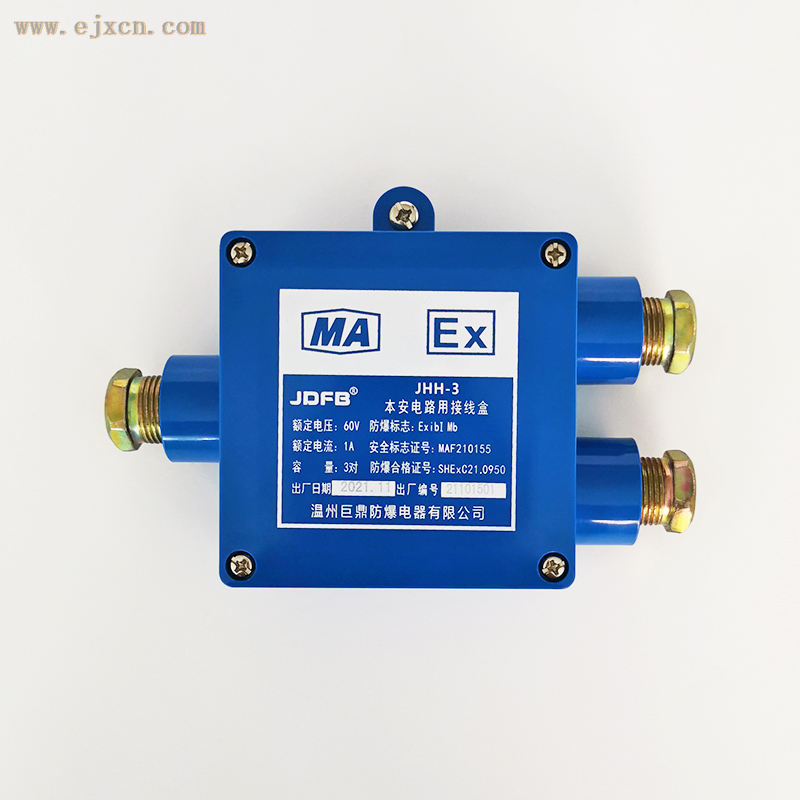

适用煤矿井下瓦斯和煤尘爆炸的环境，作为电气设备之间，连接本质型电路的电缆接线、分线之用。用来连接传输本安信号的电缆。以延续电信号的传输，或使某一方向的信号通过电缆传输到另外一至三个地方。具有体积小、重量轻、安装方便等特点。外壳材料采用阻燃ABS工程塑料，电缆引出装置采用橡胶压紧式密封，具有阻燃、***、密封性能好等特点。
技术参数：-
工作电压≤60V、工作电流≤1A、接触电阻≤0.01Ω
接线用途：
该产品只能适用于本安电路连接
使用环境：
a、周围环境温度一般为：-20℃-+40℃；
b、周围空气相对湿度：≤95%(+25℃时)；
c、环境气压：86-110KPa；
d、在无***摇动和冲击振动的环境
e、在含有爆炸性气体的煤矿井下
f、污染等级：3级
g、安装类别：Ⅲ类
主要技术指标:
1、防爆型式：矿用本质型；防爆标志：ExibI
2、接点容量：30V/1A
3、接触电阻：≤0.01Ω
4、允许电缆直径：Φ6-12mm
5、通路数：2个
6、外形尺寸：155*100*45(mm)
7、内部尺寸：75*75*40(mm)
8、重量：0.6Kg
使用说明
1、根据使用电缆的对数，直径选择相应的接线盒。
2、接线盒可落地放置，也可挂放，固定在巷道内。
3、安装时先拧开压紧螺母，即可取下罩壳。
4、接线时先拧开引入装置的压紧螺母或压紧夹板，取下垫圈、密封圈，并套在相应电缆外径的适当位置，将电缆穿入引线装置内。
5、剥开电缆，并根据连接位置把电缆接入芯线分扎成小把。
6、根据要求连接关系，将电缆分别接入接线端子。
7、连接完毕后，拧紧压紧螺母和压紧夹板。
警告：应在断电的情况下进行联接器的接线操作。
接线完成后应注意盖与座以及喇叭口的密封。
-
