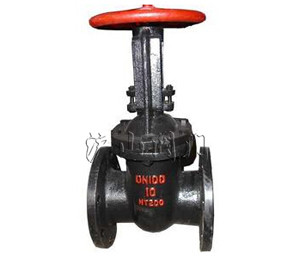

产品名称： |
平行式双闸板闸阀 |
| 产品型号： |
Z44 |
| 产品口径： |
DN40-500mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
沪山阀门制造（上海）有限公司是国内著名〖Z44平行式双闸板闸阀〗制造商，也是国内大型【闸阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖Z44平行式双闸板闸阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
Z44平行式双闸板闸阀介绍
本阀广泛适用于石油、化工、制药、电力等行业．在公称压力≤l,0MPa的蒸汽、水、油类等介质的管路上，作启闭用。
性能规范
| 型号 |
公称压力（MPa） |
试验压力（MPa） |
工作温度（℃） |
适用介质 |
| 强度（水） |
密封（水） |
| Z44T-10 |
1.0 |
1.5 |
1.1 |
≤120 |
蒸汽、水 |
| Z44W-10 |
≤100 |
油品、煤气 |
主要零件材料
| 零件名称 |
材料 |
| Z44T-110 |
Z44W-10 |
| 阀体、阀盖、阀轮 |
灰铸铁 |
灰铸铁 |
| 阀板 |
灰铸铁+黄钢 |
灰铸铁 |
| 阀杆 |
碳钢 |
碳钢 |
| 丁楔 |
铸钢 |
铸钢 |
| 阀杆螺母 |
青钢 |
青钢 |

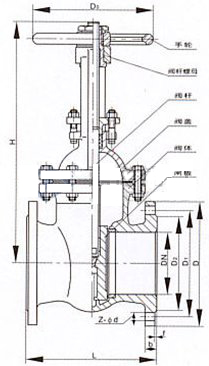

外形尺寸和连接尺寸
| 型号 |
公称通径DN（mm） |
尺寸 |
重量（kg） |
| L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
Z44T-10
Z44W-10
Z44H-10
Z44F-10 |
40 |
165 |
145 |
145 |
85 |
18-3 |
4-18 |
240 |
135 |
16.5 |
| 50 |
180 |
160 |
160 |
100 |
20-3 |
4-18 |
260 |
180 |
20 |
| 65 |
195 |
180 |
180 |
120 |
20-3 |
4-18 |
300 |
180 |
25.5 |
| 80 |
210 |
195 |
195 |
135 |
22-3 |
4-18 |
345 |
200 |
31 |
| 100 |
230 |
215 |
215 |
155 |
22-3 |
8-18 |
395 |
200 |
47 |
| 125 |
255 |
245 |
245 |
185 |
24-3 |
8-18 |
478 |
240 |
64 |
| 150 |
280 |
280 |
280 |
210 |
24-3 |
8-23 |
558 |
240 |
100 |
| 200 |
330 |
335 |
335 |
265 |
26-3 |
8-23 |
720 |
320 |
144 |
| 250 |
380 |
390 |
390 |
320 |
28-3 |
12-23 |
845 |
320 |
|
| 300 |
420 |
440 |
440 |
368 |
28-4 |
12-23 |
990 |
400 |
|
| 350 |
450 |
500 |
500 |
428 |
30-3 |
16-23 |
1100 |
400 |
|
| 400 |
480 |
565 |
565 |
482 |
32-3 |
16-25 |
1200 |
500 |
|
| 450 |
510 |
615 |
615 |
532 |
32-3 |
20-25 |
1300 |
500 |
|
| 500 |
540 |
670 |
670 |
585 |
34-3 |
20-25 |
1500 |
500 |
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
-
