产品名称： |

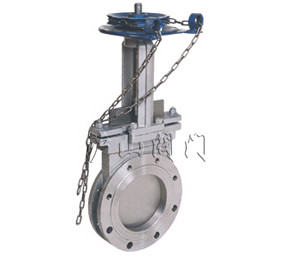

链轮对夹式刀型闸阀 |
| 产品型号： |
PZL73 |
| 产品口径： |
DN50-500mm |
| 产品压力： |
0.6-6.4MPa |
| 产品材质： |
铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、PZL73链轮对夹式刀型闸阀概述
PZL73链轮对夹式刀型闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。

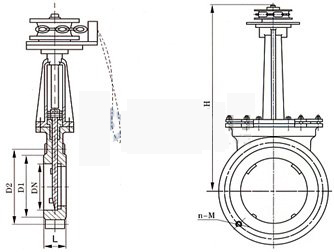

二、PZL73链轮对夹式刀型闸阀主要外形连接尺寸(mm)
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
|
0.6
|
50
|
43
|
90
|
110
|
325
|
4-M12
|
1.0
|
50
|
50
|
100
|
125
|
325
|
4-M16
|
|
65
|
46
|
110
|
130
|
340
|
4-M12
|
65
|
50
|
120
|
145
|
340
|
4-M16
|
|
80
|
46
|
125
|
150
|
355
|
4-M16
|
80
|
50
|
135
|
160
|
355
|
4-M16
|
|
100
|
52
|
145
|
170
|
405
|
8-M16
|
100
|
50
|
155
|
180
|
405
|
8-M16
|
|
125
|
56
|
175
|
200
|
440
|
8-M16
|
125
|
50
|
185
|
210
|
440
|
8-M16
|
|
150
|
56
|
200
|
225
|
520
|
8-M16
|
150
|
60
|
210
|
240
|
520
|
8-M20
|
|
200
|
60
|
255
|
280
|
580
|
8-M16
|
200
|
60
|
265
|
295
|
580
|
8-M20
|
|
250
|
68
|
310
|
335
|
670
|
12-M16
|
250
|
70
|
320
|
350
|
670
|
12-M20
|
|
300
|
78
|
362
|
395
|
820
|
12-M20
|
300
|
80
|
368
|
400
|
820
|
12-M20
|
|
350
|
78
|
412
|
445
|
925
|
12-M20
|
350
|
90
|
428
|
460
|
925
|
16-M20
|
|
400
|
102
|
462
|
495
|
1030
|
16-M20
|
400
|
100
|
482
|
515
|
1030
|
16-M22
|
|
450
|
114
|
518
|
550
|
1180
|
16-M20
|
450
|
120
|
532
|
565
|
1180
|
20-M22
|
|
500
|
127
|
568
|
600
|
1290
|
16-M20
|
500
|
130
|
585
|
620
|
1290
|
20-M22
|
三、PZL73链轮对夹式刀型闸阀注意事项及其特点
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，气动刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板 刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部手动刀型闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。本类阀门在管道中一般应当水平安装。
四、PZL73链轮对夹式刀型闸阀主要标准
(1)GB12232-89《通用阀门法兰链接铁质闸阀》
(2)GB12234-89《通用阀门法兰和对焊连接钢制闸阀》
(3)GB8486-87 《内螺纹连接暗杆刀形闸阀通用技术条例》
(4)GB8465.1-87《手动对夹刀型闸阀、截止阀、球阀、止回阀 基本尺寸 铁制闸阀》
(5)JB/T53162-94《闸阀产品质量分等》
(6)JB/T5298-91《管线用钢制平板闸阀》
(7)JB/Z243-85《闸阀静压寿命实验规程》
(8)JB/TQ648-88《铁质对夹式平板闸阀》
(9)JB/T53200-94《铁质对价平板闸阀 产品质量分等》
(10)JB/T53242-94《钢制平板闸阀 产品质量分等》
( 11)JB/T53324-95《铜制制平板闸阀 产品质量分等》
|
|
