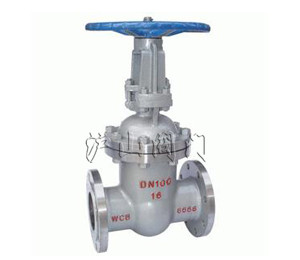

用途与特点闸阀是一种最常见的启闭阀，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质。
1、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力。
3、形体简单，制造工艺性好，适用范围广。

设计与制造	结构长度	法兰尺寸	压力温度	试验检验
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

体盖板	阀   杆	密封面	垫   片	填   料	工作温度℃	适用介质
WCB	2Cr13	13CrSTL本体材料尼龙	增强柔性石墨1Cr13/柔性石墨 08软钢0Cr18Ni9Ti0Cr17Ni12Mo2 TiXD550F（T）PTFE	柔性石墨增强柔性石墨 SFB/260SFP/260PTFE	≤425	水、蒸汽、油品
WC1	38CrMoA125Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	销酸类
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

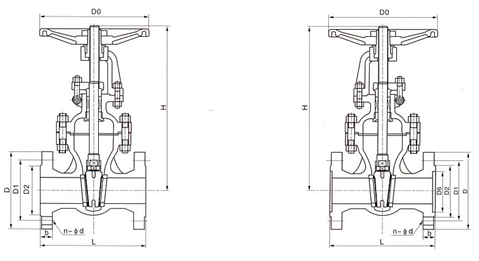

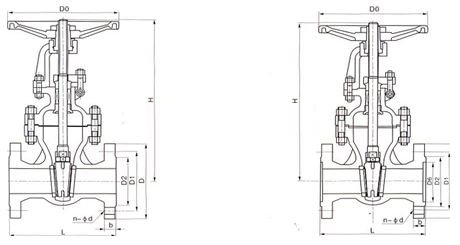

1.6MPa	DN	L	d	D1	D2	b	n-Φd	H	D0
凸面法兰RFZ41HZ41YZ41 FZ41NZ40HZ40YZ40WZ40 FZ40N16C16P16R16I	15	130	95	65	45	14	4-Φ14	170	120
	20	150	105	75	55	14	4-Φ14	190	140
	25	160	115	85	65	14	4-Φ14	205	160
	32	180	135	100	78	16	4-Φ18	270	180
	40	200	145	110	85	16	4-Φ18	310	200
	50	250	160	125	100	16	4-Φ18	358	240
	65	265	180	145	120	18	4-Φ18	373	240
	80	280	195	160	135	20	8-Φ18	435	280
	100	300	215	180	155	20	8-Φ18	500	300
	125	325	245	210	185	22	8-Φ18	614	320
	150	350	280	240	210	24	8-Φ23	674	320
	200	400	335	295	265	26	12-Φ23	818	400
	250	450	405	355	320	30	12-Φ25	969	450
	300	500	460	410	375	30	12-Φ25	1145	500
	350	550	520	470	435	34	16-Φ25	1280	500
	400	600	580	525	485	36	16-Φ30	1452	560
	450	650	640	585	545	40	20-Φ30	1541	600
	500	700	705	650	608	44	20-Φ34	1676	640
	600	800	840	770	718	48	20-Φ41	1874	720
	700	900	910	840	788	50	24-Φ41	2083	800
	800	1000	1020	950	898	52	24-Φ41	2400	950
	900	1100	1120	1050	998	54	28-Φ41	2950	1000
	1000	1200	1255	1170	1110	56	28-Φ48	3245	1000
