产品名称： |
锻钢闸阀 |
| 产品型号： |
Z11 |
| 产品口径： |
DN15-500mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
锻钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|

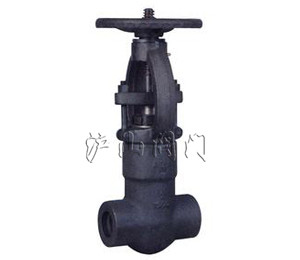

Z11锻钢闸阀介绍
螺纹、承插焊连接锻钢闸阀 ANSI 150~800Lb
应用规范
1、制造按API STD.602
2、连接端
3、承插口尺寸按ANSI B16.11
螺纹端按ANSI B2.1
阀门检查和实验按API STD.598
4、结构：B.B;OS＆Y
5、主体材料：A105, F11,F22,304,316, 304L ,316L,Mone1,20号合金

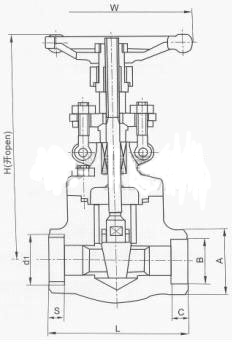

尺寸和重量 (缩孔)
| 规格specifications |
150～800Lb |
| H≈ |
W |
L |
B |
C |
S |
d1(NPT) |
重量（Kg）
Weight |
| inch |
DN |
A105
F11. F22 |
18-8 |
| 1/2 |
15 |
161 |
100 |
79 |
22.5 |
22.2 |
9.6 |
13.6 |
1/2 |
2.1 |
| 3/4 |
20 |
161 |
100 |
92 |
28.5 |
27.7 |
12.7 |
13.9 |
3/4 |
2.3 |
| 1 |
25 |
196 |
125 |
111 |
34.5 |
34.5 |
12.7 |
17.3 |
1 |
4.3 |
| 1 1/2 |
40 |
244 |
160 |
121 |
50.5 |
49.1 |
12.7 |
18.4 |
1 1/2 |
6.9 |
| 2 |
50 |
286 |
180 |
140 |
63 |
62 |
17.5 |
19.2 |
2 |
10.8 |
订货号(WCB,WC6,WC9)
主体材料
Main Body material |
内件代号Trim code |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
9 |
8 |
|
Cr13
/Cr13
|
STL/STL |
Cr13
/STL
|
Mone1
/ Mone1
|
18-8/ STL |
18-8/18-8 |
H.C
/H.C
|
304
/304
|
20号/20号 |
| A105 |
Z8S1C |
Z8S2C |
Z8S3C |
Z8S4C |
Z8S5C |
|
Z8S7C |
Z8S9C |
|
| F11 |
|
Z8S2H |
|
|
|
|
|
|
|
| F22 |
|
Z8S2V |
|
|
|
|
|
|
|
| 304 |
|
Z8S2P |
|
|
Z8S5P |
Z8S6P |
Z8S7P |
|
|
| 316 |
|
Z8S2R |
|
|
Z8S5R |
Z8S6R |
Z8S7R |
|
|
| 304L |
|
Z8S2S |
|
|
Z8S5S |
Z8S6S |
Z8S7S |
|
|
| 316L |
|
Z8S2L |
|
|
Z8S5L |
Z8S6L |
Z8S7L |
|
|
| Mone1 |
|
|
|
Z8S4M |
|
|
|
|
|
| 20号 |
|
|
|
|
|
|
|
|
Z8S8N |
说明：1、如采用螺纹连接，连接单元“S”用“T”表示。
2、如进口端采用承插焊，出口端采用螺纹，则连接单元“S”用“U”表示。

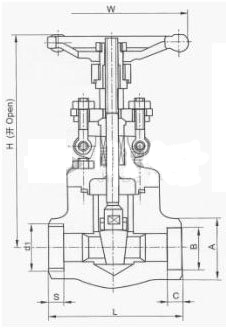

螺纹、承插焊连接锻钢闸阀 ANSI 900~1500Lb
应用规范
1、设计制造按BS5352
2、连接端
3、承插口尺寸按ANSI B16.11
螺纹端按ANSI B2.1
阀门检查和实验按API STD.598
4、结构：B.B;OS＆Y
5、主体材料：A105, F11,F22,304,316, 304L ,316L,
|
|
