产品名称： |

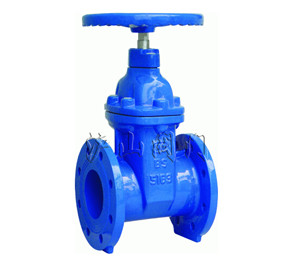

德标闸阀 |
| 产品型号： |
德标闸阀 |
| 产品口径： |
DN50-600mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、德标闸阀主要特点及用途
1、德标闸阀结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式
5、水封闸阀广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置.
二、德标闸阀技术规范
| 结构形式 |
BB-BG-OS＆Y |
| 驱动方式 |
手动 Hand-operated |
| 电动 Electric-actuated |
| 设计标准 |
DIN3352 |
| 结构长度 |
DIN3202 |
| 连接法兰 |
DIN2543-2547 |
| 试验和检验 |
DIN3230 |
注：系列阀门连接法兰克根据用户要求设计制造。
三、德标闸阀产品性能规范
| 公称压力（MPa） |
壳体实验压力（MPa） |
密封试验压力（MPa） |
适用温度（℃） |
使用介质 |
| 1.6 |
2.4 |
1.76 |
-110～600℃ |
水、蒸汽、油品等 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.04 |
四、德标闸阀主要零件材料及性能
| 壳体 |
GS-C25 |
1.4308 |
| 阀瓣 |
GS-C25 |
1.4308 |
1.4408 |
Monel |
| 阀杆 |
13Cr |
1.4308 |
1.4408 |
Monel |
F304 |
| 阀瓣密封面 |
13Cr |
13Cr |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
1.4308 |
STL |
| 阀座密封面 |
13Cr |
STL |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
STL |
STL |
| 壳体 |
1.4408 |
1.4306 |
1.4301 |
| 阀瓣 |
|
| 阀杆 |
1.4408 |
1.4306 |
1.4301 |
| 阀瓣密封面 |
1.4408 |
1.4408 |
STL |
1.4306 |
1.4306 |
STL |
1.4301 |
1.4301 |
STL |
| 阀座密封面 |
1.4408 |
STL |
STL |
1.4306 |
STL |
STL |
1.4301 |
STL |
STL |
五、德标闸阀压力等级介绍
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
-
