产品名称： |
H44X型橡胶瓣止回阀 |
| 产品型号： |
H44X |
| 产品口径： |
DN50-600mm |
| 产品压力： |
1.0-1.6MPa |
| 产品材质： |
铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、H44X型橡胶瓣止回阀介绍
H44X型橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底．外层披翟橡胶制成阀瓣开关寿命可达l00万次。该阀采用全流面积式设计，具有水头损先小，不易堆积杂物维修简便等特性。 该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。滑道滚球式止回阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。
二、H44X型橡胶瓣止回阀主要零件材料
| 零件名称 |
阀 体 |
阀 盖 |
阀 瓣 |
| 材料 |
铸 铁 |
铸 铁 |
钢材+强化尼龙布 |
三、H44X型橡胶瓣止回阀主要规格
| 型 号 |
公称压力PN(MPa) |
密封试验压力(MPa) |
壳体试验压力(MPa) |
最高工作压力(MPa) |
介质保温 |
| H44X-10 |
1.0 |
1.1 |
1.5 |
1.0 |
0-80℃ |
| H44X-16 |
1.6 |
1.76 |
2.4 |
1.6 |

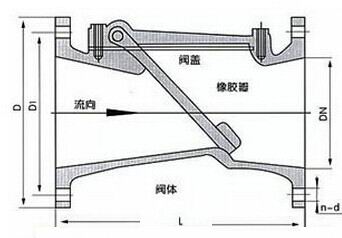

四、H44X型橡胶瓣止回阀主要外形尺寸(法兰连接尺寸按GB4216的规定)
| 型 号 |
DN |
L |
D |
D1 |
dn |
n |
| H44X-10 16 |
50 |
203 |
165 |
125 |
17.5 |
4 |
| 65 |
216 |
185 |
145 |
17.5 |
4 |
| 80 |
241 |
200 |
160 |
17.5 |
8 |
| 100 |
292 |
220 |
180 |
17.5 |
8 |
| 150 |
356 |
285 |
240 |
22 |
8 |
| 200 |
495 |
240 |
295 |
22 |
8 |
| 250 |
622 |
395 |
350 |
22 |
12 |
| 300 |
698 |
445 |
400 |
22 |
12 |
| 350 |
787 |
505 |
460 |
22 |
16 |
| 400 |
914 |
565 |
515 |
22 |
16 |
| 450 |
978 |
615 |
565 |
26 |
20 |
| 500 |
978 |
670 |
620 |
26 |
20 |
| 600 |
1295 |
780 |
725 |
30 |
20 |
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
-
