产品名称： |
平衡式安全阀 |
| 产品型号： |
WA42Y |
| 产品口径： |
DN20-200mm |
| 产品压力： |
1.6-10MPa |
| 产品材质： |
铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、波纹管平衡式安全阀概述
WA42Y波纹管平衡式安全阀适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。WA42波型纹管背压平衡全启式安全阀连接法兰标准≤4MPa采用JB/T6……94系列1。＞4MPa采用JB/T……94系列2标准。
二、WA42Y波纹管平衡式安全阀 系列型号
|
WA42Y-16C
|
WA42Y-16P |
WA42Y-16R |
|
WA42Y-25
|
WA42Y-25P
|
WA42Y-25R
|
|
WA42Y-40
|
WA42Y-40P
|
WA42Y-40R
|
|
WA42Y-64
|
WA42Y-64P
|
WA42Y-64R
|
|
WA42Y-100
|
WA42Y-100P
|
WA42Y-100R
|
三、WA42Y波纹管平衡式安全阀主要零部件材料
|
NO.
|
零件名称 |
WA42Y-C型材料 |
WA42Y-P型材料 |
WA42Y-R型材料 |
|
1
|
阀体
|
WCB
|
ZG1Cr18Ni8Ti,304
|
CF8M
|
|
2
|
阀座
|
2Cr13
|
1Cr18Ni8Ti
|
316
|
|
3
|
调节圈
|
2Cr13
|
1Cr18Ni8Ti
|
0Cr18Ni12Mo2Ti
|
|
4
|
阀瓣
|
2Cr13
|
1Cr18Ni8Ti
|
316
|
|
5
|
反冲盘
|
2Cr13
|
1Cr18Ni8Ti
|
316
|
|
6
|
波纹管
|
304
|
304
|
316
|
|
7
|
导向套
|
2Cr13
|
1Cr18Ni8Ti
|
0Cr18Ni12Mo2Ti
|
|
8
|
阀盖
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
|
9
|
弹簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
四、WA42Y波纹管平衡式安全阀外形尺寸和连接尺寸
 |

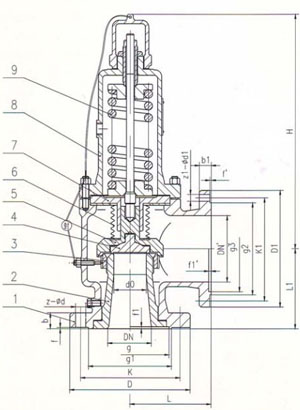

| WA42Y波纹管平衡式安全阀 结构图 |
|
|
