产品名称： |

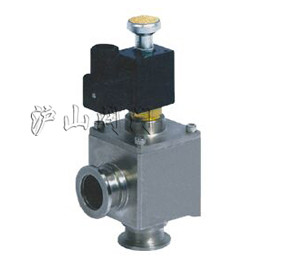

电磁真空压差阀 |
| 产品型号： |
DYC-JQ |
| 产品口径： |
DN16-160mm |
| 产品压力： |
0.6MPa |
| 产品材质： |
铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、DYC-JQ型电磁真空压差阀概述
DYC-JQ型电磁真空压差阀是机械真空阀泵安全阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门利用大气压力使阀板自动关闭，使真空系统保持真空并将大气充入泵腔内，从而避免泵油逆向流动而污染真空系统。适用介质为纯净空气和非腐蚀性气体。
二、主要技术性能
|
适用范围
|
105～10-2Pa
|
|
阀门漏率
|
≤1.3×10-7Pa.L/S
|
|
适用温度
|
- 30～+50℃
|
|
线围温升
|
≤65℃
|
|
开闭时间
|
≤3S
|
|
电源电压
|
220V/50Hz
|
三、主要零件材料
阀体、阀盖、阀板：碳钢或铝合金
隔膜：丁腈橡胶加涤纶绸
四、外形及连接尺寸
|
Model
型号
|
DN
|
Do
|
D
|
D2
|
n-φc
|
A
|
H
|
|
DYC-JQ50
|
50
|
90
|
110
|
55
|
4-φ9
|
70
|
203
|
|
DYC-JQ63
|
63
|
105
|
130
|
68
|
4-φ9
|
88
|
226
|
|
DYC-JQ80
|
80
|
125
|
145
|
85
|
8-φ9
|
98
|
260
|
|
DYC-JQ100
|
100
|
145
|
165
|
105
|
8-φ9
|
108
|
282
|
|
DYC-JQ160
|
160
|
200
|
225
|
165
|
8-φ12
|
158
|
350
|
快卸法兰连接(GB4982 图二)
|
Model
型号
|
DN
|
D1
|
D
|
A
|
H
|
B
|
|
DYC-JQ16
|
16
|
17.2
|
30
|
40
|
160
|
55
|
|
DYC-JQ25
|
25
|
26.2
|
40
|
50
|
170
|
60
|
|
DYC-JQ32
|
32
|
34.2
|
55
|
58
|
179
|
60
|
|
DYC-JQ40
|
40
|
41.2
|
55
|
65
|
187
|
70
|
|
DYC-JQ50
|
50
|
52.2
|
75
|
70
|
203
|
85
|
方体螺纹连接(JB919 图三)
|
Model
型号
|
DN
|
Do
|
D2
|
h
|
B
|
H
|
n-d
|
|
DYC-JQ16
|
16
|
42
|
22
|
28
|
48
|
148
|
4-M5
|
|
DYC-JQ25
|
25
|
55
|
29
|
35
|
58
|
155
|
4-M6
|
|
DYC-JQ32
|
32
|
64
|
36
|
40
|
68
|
160
|
4-M6
|
|
DYC-JQ40
|
40
|
70
|
44
|
44
|
80
|
166
|
4-M6
|
|
DYC-JQ50
|
50
|
90
|
55
|
56
|
94
|
189
|
4-M8
|
|
DYC-JQ65
|
65
|
105
|
70
|
65
|
115
|
205
|
4-M8
|
|
DYC-JQ80
|
80
|
125
|
85
|
75
|
140
|
250
|
4-M8
|
|
|
