产品名称： |
电磁高真空挡板阀 |
| 产品型号： |
GDC-5 |
| 产品口径： |
DN16-160mm |
| 产品压力： |
0.6-MPa |
| 产品材质： |
铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、GDC-5型电磁高真空挡板阀概述
GDC-5型电磁高真空挡板阀是连接在真空管路上，用来接通或截止真空系统中的气流，或作充气阀用。当通电时将P、A端管路接通、断电时切断P、A端管路，保持P端真空系统的真空度。适用介质为纯净空气和非腐蚀性气体。
二、主要技术性能
|
公称通径
|
5mm
|
|
适用范围
|
105～10-2Pa
|
|
阀门漏率
|
≤1.3×10-7Pa.L/S
|
|
适用温度
|
- 30～+50℃
|
|
线围温升
|
≤65℃
|
|
开闭时间
|
≤3S
|
|
电源电压
|
220V/50Hz
|
三、主要零件材料
阀体、阀盖、阀板：碳钢或铝合金
隔膜：丁腈橡胶加涤纶绸

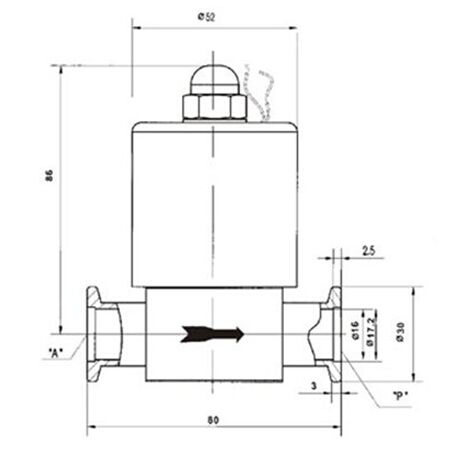

四、外形及连接尺寸
|
型号
|
GDC-J16A
|
GDC-
J25A
|
GDC-
J32A
|
GDC-
J40
|
GDC-
J50A
|
GDC-
J65
|
GDC-
J80
|
|
公称通径 mm
|
16
|
25
|
32
|
40
|
50
|
65
|
80
|
|
适用范围 Pa
|
10 5 ～6.7×10 -4
|
|
漏率 Pa.1/s
|
6.7×10 -4
|
|
介质温度 ℃
|
-25～+40
|
|
线圈温升 ℃
|
≤ 65（当环境温度为40℃时）
|
|
启闭时间 s
|
3～5
|
|
电源 V/Hz
|
220/50
|
|
耗用功率 W
|
开启
|
53
|
65
|
108
|
133
|
166
|
254
|
357
|
|
|
正常
|
1.5
|
3
|
2.9
|
3.5
|
4.5
|
4.3
|
8.3
|
|
工作频率
次/min
|
≤ 10
|
≤ 10
|
≤ 10
|
≤ 12
|
≤ 10
|
≤ 10
|
≤ 10
|
|
安装位置
|
垂直
|
|
|
