产品名称： |
ZCA真空电磁阀 |
| 产品型号： |
ZCA |
| 产品口径： |
DN15-50mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、ZCA真空电磁阀概述
ZCA真空电磁阀是适用于真空设备管路做二位式通断切换执行机构。它广泛应用于食品、冶金等行业真空系统管路上。
 |
 |
| ZCA真空电磁阀结构尺寸图 |

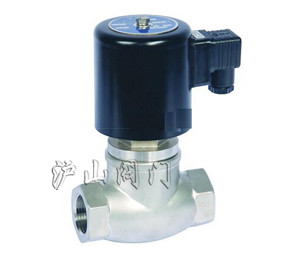

ZCA真空电磁阀 |
二、ZCA真空电磁阀技术参数
|
工作介质
|
空气等非腐蚀性气体 |
|
介质温度 ℃
|
≤60
|
|
工作压力 MPa
|
1.0
|
|
工作压差 MPa
|
-0.1～0
|
|
电源电压
|
AC220V DC24V 其余规格可作特殊订货
|
|
使用寿命
|
JB/T7352-94规定
|
|
额定流量系数 KV
|
3.8
|
7.4
|
10.3
|
18.8
|
25.7
|
41
|
|
泄漏量 ml/min
|
按JB/T7352-94.F规定
|
|
公称通径 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
|
功 耗（VA）
|
50
|
90
|
三、ZCA真空电磁阀安装尺寸
|
公称通径DN
|
内螺纹连接
|
法兰连接
|
|
外形尺寸
|
内螺纹
|
外形尺寸
|
法兰连接
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
153
|
92
|
?
|
153
|
130
|
95
|
65
|
46
|
14
|
2
|
4-￠14
|
|
20
|
153
|
92
|
3/4
|
153
|
150
|
105
|
75
|
56
|
16
|
2
|
4-￠14
|
|
25
|
153
|
110
|
1
|
153
|
160
|
115
|
85
|
65
|
16
|
3
|
4-￠14
|
|
32
|
176
|
120
|
1?
|
176
|
180
|
140
|
100
|
76
|
18
|
3
|
4-￠18
|
|
40
|
176
|
140
|
1?
|
176
|
200
|
150
|
110
|
84
|
18
|
3
|
4-￠18
|
|
50
|
192
|
162
|
2
|
192
|
230
|
165
|
125
|
99
|
20
|
3
|
4-￠18
|
|
|
