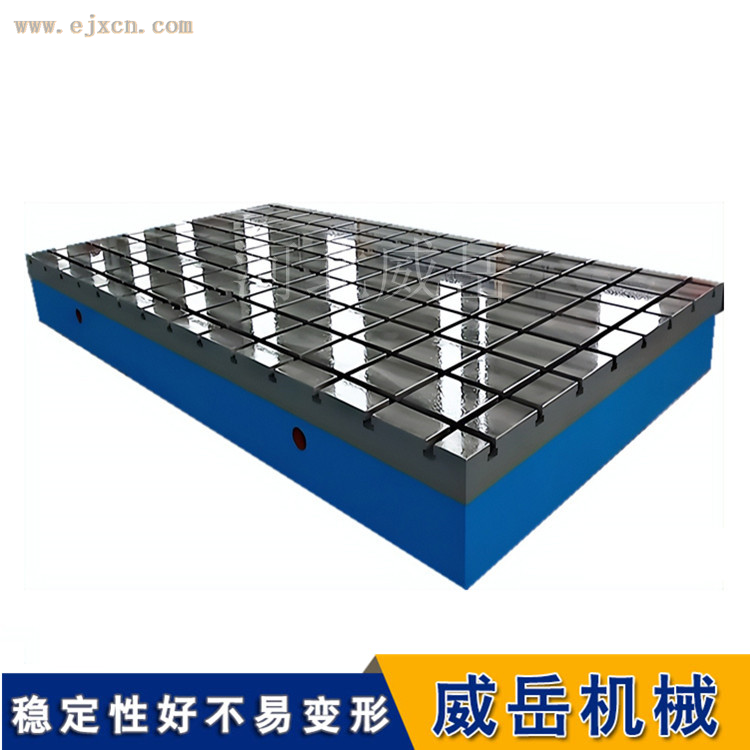

铸铁电机试验平台综合测试底板2X3米 4x8米 - 机械产品供应发布_机械网_中国机械网_机械交易平台_机械供应信息发布

品牌：

河北威岳

型号：

2000*3000

如何构建可靠的铸铁电机试验平台?

构建高可靠性的电机试验平台是电机研发、生产和质量控制的关键环节，涉及硬件选型、系统集成、测试方法设计以及数据分析等多个方面。一个高可靠性的试验平台不仅能确保测试结果的准确性，还能提高测试效率，降低维护成本。以下是构建高可靠性的电机试验平台的关键步骤和注意事项。

1.明确测试需求与目标

在构建试验平台之前，明确测试的具体需求与目标。不同的电机类型（如直流电机、交流电机、伺服电机等）和应用场景（如工业驱动、新能源汽车、家用电器等）对测试的要求差异很大。例如，新能源汽车电机需要测试高转速、高扭矩下的性能，而家用电器电机则更关注低噪音和能效。因此，明确测试需求是设计试验平台。

2.硬件选型与配置

试验平台的硬件选型直接影响测试的可靠性和精度。以下是关键硬件组件及其选型要点：

（1）电机测试台架

电机测试台架是试验平台的核心，通常包括被测电机、负载电机（如磁粉制动器、伺服电机等）、联轴器、传感器等。台架的机械结构须具有高刚性和低振动特性，以避免测试过程中的机械干扰。此外，台架应支持快速更换不同类型的电机，以提高测试效率。

（2）传感器与数据采集系统

传感器的精度和响应速度直接影响测试数据的准确性。常用的传感器包括：

扭矩传感器：用于测量电机的输出扭矩，应选择高精度（如±0.1%FS）和宽量程的型号。

转速传感器：通常采用光电编码器或霍尔传感器，分辨率越高越好。

温度传感器：用于监测电机绕组和轴承的温度，避免过热损坏。

电流/电压传感器：用于测量电机的输入电参数，需具备高带宽和低噪声特性。

数据采集系统应支持高速、高精度采样，并具备抗干扰能力。现代测试平台通常采用基于FPGA或DSP的实时采集系统，以确保数据的实时性和准确性。

（3）电源与负载模拟

电机的输入电源须稳定且可调，以满足不同电压和频率的测试需求。对于交流电机，变频电源是必不可少的；对于直流电机，可编程直流电源能够提供电压和电流控制。负载模拟方面，可以采用电子负载或机械负载（如磁粉制动器），具体选择取决于测试场景。

总结

构建高可靠性的电机试验平台是一个系统工程，需要从硬件、软件、环境控制等多个方面综合考虑。通过科学的选型、严谨的设计和持续的优化，可以打造出满足高精度、效率测试需求的试验平台，为电机研发和质量控制提供有力支持。
