HZ-C102燃气热水器综合性能测试台
一、 概述
燃气热水器综合测试台，是对燃气快速热水器进行各项性能试验的测试装置。适用于相关制造企业的产品研发和能效实验室，产品质量检验实验室等部门，也广泛应用于燃气用具产品认证中心和质量检验监督中心
二、符合标准
1.本系列测试台可满足输入功率在50kw以下的燃气热水器检测。
GB20665-2006 国家标准 家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级
GB6932-2010 国家标准 家用燃气快速热水器
三、主要特点：
1) 燃气自动调压：燃气回路设置有自动调压阀，用于解决管路气源不稳造成的压力波动。自动调压系统根据一次压力反馈的压力值，实时进行调整，保证检测过程中一次压力的稳定
2) 水路系统流量检测可以再计算机上设置为称重模式，选定称重模式后，设定好时间参数，系统会自动切换到称重电子称，进行称重标定。
3) 不锈钢集烟罩可以集成在设备上，并可提供可移动式排烟口供特殊试验使用，集烟罩自带风量调节翻板。
4) 流量传感器带校验口，温度传感器校验口可选，所有的传感器均可在软件中进行标定。
5) 检测流程和检测项目用户可以自编辑，以适用不同厂家和不同产品的检测需要。
6) 结合采用梦地MDDM设备管理系统，可以将设备纳入统一平台管理，可以实现检测设备的权限管理，远程控制，检测报告实时共享，对生产线设备，可以按照产品，产线，日期，故障类别等进行分类统计汇总，供管理人员查阅。
7) 高配型配湿式表，系统自带加湿器，使用过程中无需往湿式表中加水。
8) 水路接头可选配带玻璃温度计的接头，用于手工检测出水温度或进行温度校准。
9) 出水温度采用PT100+K型热电偶双温度传感器模式，在保证检测精度的同时，提高响应速度。
四、热水性能项目试验
1.热效率
2.热水产率
3.热水温升
4.停水温升
5.加热时间
6.热水温度稳定时间
7.水温超调幅度
8.显示精度（人工目测记录）
五、系统结构
1) 概述

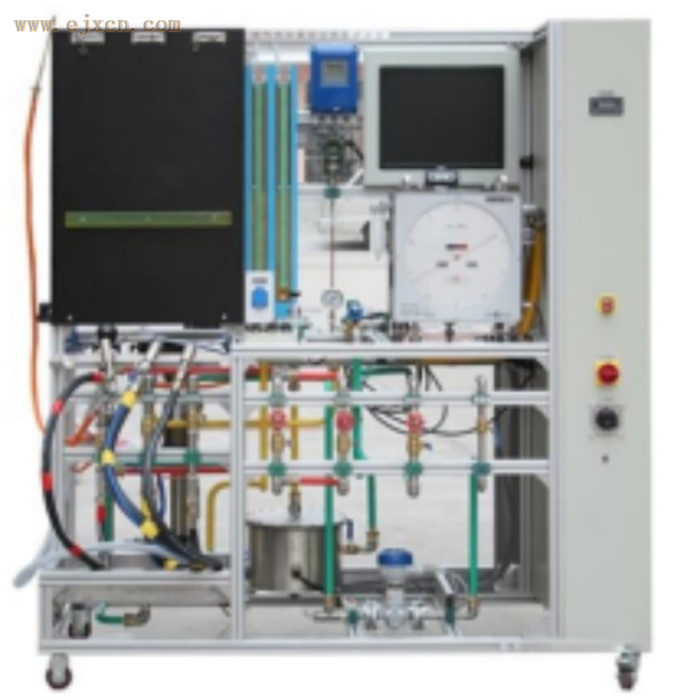

燃气热水器测试台由铝型材机框，集成漆涂层电控柜制成，该结构支撑了整个检测台的管路部分。即：燃气回路，生活热水回路以及提供气动阀空气源和清空热水器残水的压缩空气回路。
测试台的管路位置如下：
管路的入口（水，燃气，压缩空气）位于测试台的背面；
排放水管路，位于测试台的背面下端；
与热水器的连接软管（水，燃气）位于测试台前面的下端。
测试台配有可调整挂钩间距的热水器挂板和管道连接手动快速接头，可方便轻松地实现挂机和连接，脱卸。
