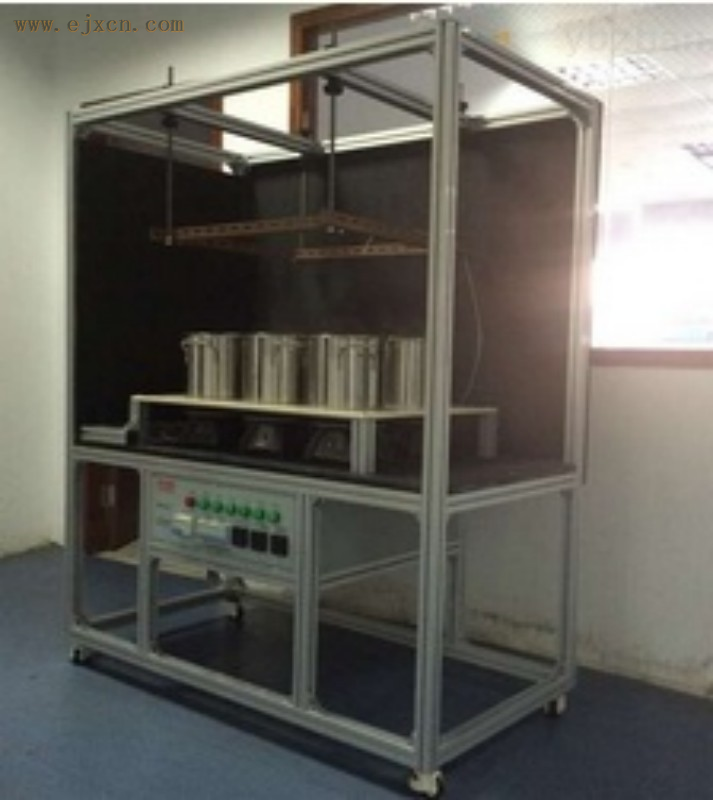

HZ-C70 发热炉灶试验机 发热试验炉灶测试装置 吸油烟机发热炉灶温升测试装置GB4706.28-2008吸油烟机发热炉灶温升试验装置 吸油烟机发热试验装置 吸油烟机发热炉 吸油烟机发热灶头
一、GB4706.28-2008发热炉灶试验装置概述：
GB4706.28-2008中11章：6灶头。3个灶头输入功率为2KW+3个灶头输入灶头为1.5KW。
二、GB4706.28-2008发热炉灶试验装置技术性能：
• 工作电源：220V，50Hz，设备功率约为10500W。
• 电热功率：6个灶头，其中后面3个输入功率2KW，前面3个输入功率1.5KW；
• 灶头的安装 中心均位于边长250 mm的方形角上，并且使方形中心位于距离垂直支撑板350 mm处，见下方图101.
• 炉灶由独立的开关控制。
• 台面采用大理石材料，台面距离地面高度为800mm。
• 台面及垂直安装板布有温度传感器，可测量并显示温升。
• 外形尺寸：约1100×1100×1500（mm）
• 配件：装开水的容器及测温装置、垂直背板（垂直背板采用厚度为20mm的无光黑漆胶合板）
概述：
该实验装置应符合GB4706.1-2005 和GB4706.28-2008标准中第11章的要求。
测试项目：温升实验
技术参数：
1.实验台：2000mm1000 mm800 mm(长*宽*高)
2.垂直支撑板：2000mm1600 mm(长*高)
3.边壁：1000mm1600 mm(长*高)
4.垂直支撑板、边壁及实验台面采用厚度为20mm的无光黑漆胶合板。
5.垂直支撑板固定在实验台面上。
6.边壁安装在试验台左侧，应可上下移动实现位置调节，确保其高度延伸到吸油烟机顶部同高处。
7.吸油烟机固定在垂直的支撑板上，吸油烟机的挂架通过电动调节装置实现上下和前后调节，确保烟机放置在炉灶的上方，其最低点与炉灶表面的距离为安装说明中规定的最小距离。同时通过前后调节功能实现吸油烟机的中心位置位于灶头的中心位置。
灶头装置参数：
1.灶头功率：6个灶头，其中后面3个输入功率2KW，前面3个输入功率1.5KW，应配置交流稳压电源确保灶头输入功率无偏差。
2 .灶头装置:炉头应固定和嵌入在一个装置内，炉头的布置及尺寸符合GB4706.28-2008图101b)的要求；该装置保证灶头与装置平面平齐，并固定在实验台面上可左右移动不能前后移动，确保其灶头中心点的距离垂直支撑板距离为350mm,底部安装有滑轨实现左右移动，便于调节灶头和吸油烟机的中心位置，确保吸油烟机与测试边壁的距离为100mm。
3.提供6个无盖的装开水的容器。其容器直径与灶头直径相近。
