HZ-C24低压成套设备温升检测系统 低压成套开关设备和控制设备的温升试验系统 低压成套设备温升试验机
汇中仪器低压成套设备温升检测系统适用于低压成套开关设备和控制设备的温升试验。应提供完整的系统解决方案。具体配置见主要设备供货表。
1.技术要求
试验方法满足GB7251.1-2013第10.10章温升验证、GB7251.1-2005第8.2.1章温升验证要求；所提供的仪器要求适用于当前国际、国内最新检测方法和技术，现行有效的版本。
1.1交流稳流电源
（1）该电源应满足下列标准制造产品的测试要求：
GB 14048.1 IEC 60947-1：2001低压开关设备和控制设备总则；
GB 7251.1 -2013 IEC 60439-1：2011 低压成套开关设备和控制设备第1部分：总则；
GB 7251.3-2006 低压成套开关设备和控制设备 第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备 配电板的特殊要求；
GB7251.5-2008 低压成套开关设备和控制设备 第5部分: 对公用电网动力配电成套设备的特殊要求
GB7251.12-2013 低压成套开关设备和控制设备 第2部分: 成套电力开关和控制设备
GB 11022 IEC 60694:1996 高压开关设备和控制设备标准的共用技术条件；
GB 13539.1 低压熔断器 第1部分：基本要求；
（2）使用环境条件：应具有广泛的适应性，工作安全，可靠。
（3）系统组成

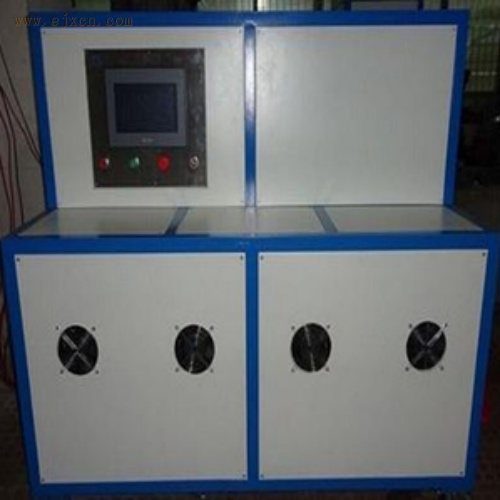

交流稳流电源由电源控制、电动调压器、电流变送器、PLC可编程控制器、电流传感器、触摸式人机界面、可移动机箱（机柜）及配电接线箱组成，具体配置见下表。
（4）主要技术参数
①输入电源
主电路电源：Ue：380（1±10％）V 三相五线制电源；
控制电路电源：Us：220（1±10％）V单相电源。
②电源频率：AC 50（1±10％）Hz；
③电流等级：见下表；
④稳流范围内输出电流：任意连续可调。可数字设定电流定值（无级式），使交流恒流电源设备可以连续平滑地调节输出电流，以适应不同试验项目的需要；
⑤电流稳定度范围： +0～3％ (可选择上下限值)；
⑥恒流精度：≤±1.0％读数；
⑦输出波形：交流正弦波，波形失真度小于3％。
⑧通讯功能；提供WIFI无线接口，可实现远程监控。
（5）功能要求
①具有真彩触摸式液晶显示屏，电流设定、监测均可在触摸屏上完成，全中文界面，设置简洁、操作方便；
②具有友好的人机交互界面，提供丰富的报警和诊断功能。主控单元选用可编程控制器（PLC），可同时对多路负载电流进行全自动调节，实现全面监测和闭环控制，自动化程度应较高；
③智能化程序控制软件，可靠性高，抗干扰能力强，具有数字量逻辑控制，运动控制、闭环过程控制，数据处理，通讯联网等功能，完成电流数据采集、显示和控制。提供无线（WIFI）通讯接口，并能与后台PC机监控实现无线通讯功能，实现对各回路试验电流集中设置、自动控制。
④采用支持现场总线技术的智能型电压、电流传感器，实现数据传送的全数字化，提高数据的准确性和产品的可靠性；
⑤具有零点补偿和电流修正自校准功能，可在设备可调范围内生成多段校正系数，确保交流恒流电源设备的稳流精度；
⑥保护功能：具有逆相序、过流保护功能，允许空载。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保交流恒流电源设备正常工作，保证产品的安全性和可靠性；
⑦试验电流稳定度不受外界试验环境影响，整个试验过程中输出电流始终保持在设定精度范围内；
⑧采用智能风冷散热，额定电流时长时间运行，主电路器件温升不超过其各自标准要求；
⑨放置方式：可移动，底部为万象滚轮，带刹车。
