HZ-C06吸油烟机风量测试装置 吸油烟机风量测试系统 抽油烟机风量测量试验装置 吸油烟机风压试验装置 油烟机全压效率测试装置
一.概述
HZ-C06系列风量测量试验装置是根据IEC标准并采用日本先进技术研发制造的风量测试系统。
其基本测试原理是：在测试风洞中模拟试品的实际工作状态（由辅助风机使试品出风口压力与要求的一致），然后测出风洞中喷嘴两侧的气压差，再由标准公式计算出此时对应的风速，最后乘以喷嘴面积和相关流量系数而得出风量。
汇中仪器吸油烟机风量测试装置采用计算机自动测控方式，只需人工安装试品和更换喷嘴，测试一台试品全过程只需十分钟。可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。还可以对试品在吸入和排出
两种状态下进行测试。具有方便快捷、稳定可靠、重现性好等特点。满足相关产品的科研和生产过程中测试使用。
1.产品名称：风量测量试验装置
2.型号规格：HZ-C06
3.标准依据: IEC61591、GB/T1236、 GB/T14806以及相关产品标准。
4.适用产品: 散热风机、轴流扇、换气扇、吸油烟机、送风机等。
5.性能及特点要求：
1）装置采用多喷嘴式风室型结构。可根据所测流量来选择相应的喷嘴，故一台装置可以测量的流量范围广。
2）出气和吸气测试两用。
3）配置了辅助风机，故可以测得流量为零及静压为零的全范围性能曲线。
4）由电脑及其周边设备实现自动测试、演算及数据输出，图形显示打印测试结果。人机对话操作简单，精度高，省时省力。
5）测试项目：P-Q特性（流量与静压的关系）、Q-η特性（流量与效率的关系）、流动阻力及同步测定被测体的转速、电流、功率。
二.总体方案
本方案不包括试验室建筑结构部分,该部分由用户根据标准要求自行建造。
1.试验室一般要求
尺寸：4500（宽）×6000（长）×2800（高）mm以上。
墙壁：光滑平整，没有影响气流的开孔（空调开孔不应直吹）。
地面：应保持地面平整。
温湿度：风量测量时试验室空气温度为 20℃±5℃、湿度为 30%-80%（用户自备空调器或除湿机）。
大气压：海拔不超过1000米的普通大气环境。
2.测试系统

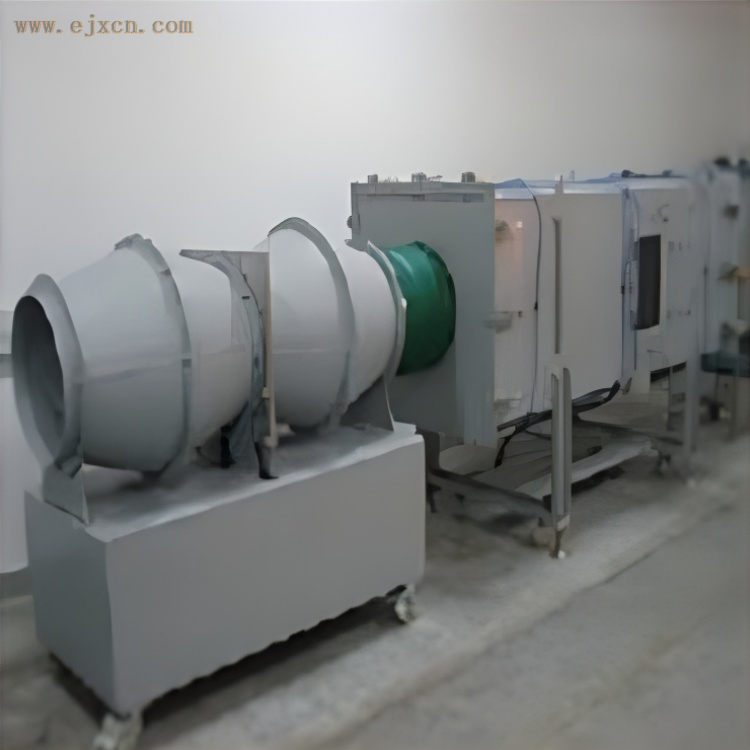

主要构成：风量测试风洞、辅助风机及风门调节机构、测控电气柜（包括变频电源、电参数测量仪、压力变送器、转速表等）、品牌电脑、打印机、试品升降台、试品安装法兰及测试风管。
系统功能：由计算机提示输入试品参数和测试相关数据后，便可实现全部自动测控功能：包括、风量测量；电压、电流、功率测量；转速测量、温湿度和大气压测量、测试过程提示、数据表格、相关曲线等。
3.配电要求：用户须提供独立的配电开关，三相四线加地线供电：
AC 380V，50Hz 最大容量：5KVA
