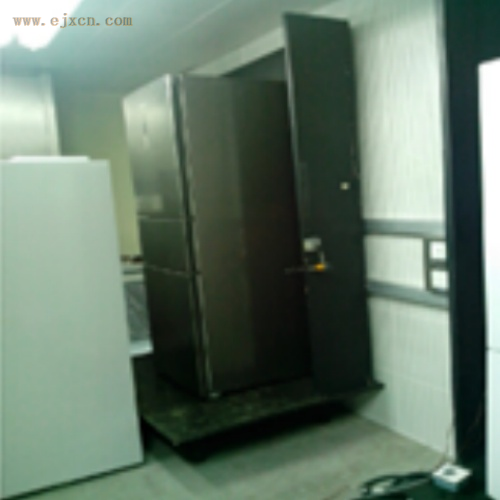

HZ-C04电冰箱性能试验室
一、 概要
本试验室主要为电冰箱的开发及型式试验提供稳定可靠的环境条件。可同时容纳4台300L以下电冰箱进行各种标准工况和模拟使用条件下电冰箱整机的功能性试验。
其主要技术条件符合以下标准要求：
国家标准：GB/T8059
国际电工委员会标准：IEC 62552-2007
试验项目如下 ：
Ÿ 储藏温度试验
Ÿ 冷却速度试验
Ÿ 耗电量试验
Ÿ 化霜性能试验
Ÿ 制冰能力试验
Ÿ 负载温度回升试验
Ÿ 冷冻能力试验
Ÿ 工作系数
Ÿ 电流、电压、功率
二、试验室的组成
试验室由以下几部分组成：
1. 试验室库体:
模拟冰箱的外部使用环境，冰箱整机的功能性试验就在此室内进行。其设计与制造方法满足GB8059的基本要求；
2. 自动测试系统：
各试验冰箱的性能参数的自动系统采集处理，其测试方法及测量精均满足GB8059的基本要求；
3. 软件部分；
4. 电源部分：为各测试冰箱提供相应的测试稳压、稳频电源。
三、试验室规格
1.基本规格
1.1 试验室的构造
·用保温库板组装而成，采用顶部孔板送风，侧下回风方式。
·库板用100mm厚的聚氨酯发泡保温板，地板为100mm厚的加强板。表面材料为彩色钢板，地表面铺一层3mm厚的防滑板。天花板为铝质多孔板。
外部尺寸: 5400W×3600D×3200H（参考值）
有效尺寸: 5200W×3400D×2700H（参考值）
门：约1200W×2200H，双开门门框带电加热。门上有中空玻璃
观察窗1个
照明灯：日光灯，40W*4套。
1.2 允许有效负荷：最多可同时进行4台电冰箱的性能试验。
1.3 温湿度范围：
温度：10～50℃
湿度：45%～95%RH（在干球温度10～43℃之间，湿度小于75%RH）
风速: <= 0.25 m/S
温度梯度 <= 0.88K/ m
升温速度：60分钟 （10.0℃～43.0 ℃）
降温速度：120分钟 （43.0℃～10.0 ℃）
2. 测试电源：
每工位可选单独工频和变频 （50Hz/60Hz）变频电压可以调节（不包含变频电源）。
·稳压电源： 1台
3. 温度的测试：采用T型热电偶形式，12点/工位。
4. 环境机组
(1) 风机 380V/1.5KW
加热器 不锈钢翅片电热管
冷却器 铜管铝翅片蒸发器
(2)加湿器
电加热蒸气直喷
有水位控制开关,防过热器
(3)制冷机组2套
压缩机组2.2 +3.5 KW
电源 3φ 380V 50Hz
有水流控制开关、防过热保护、电流压力保护等
5. 温湿度控制设备
(1)温湿度控制
湿度控制机 2台
精度±0.1 % FS
分度 -150℃～150℃
(2)功率调整器1台
6. 数据采集系统
(1)温度数据采集器
型号: 60路温度采集模块 1套
测量通道: 48点（40点温度+4点化霜电流） 网口
(2)电气测量
功率计：8775 C1 4台 RS232接口
·电流：0-2A/5A/20A，±0.5%
·电压：0-75V/150V/300V，±0.5%
·功率：0-1000W，±0.5%FS
·电力：0-1,000KWh，±0.5%
·频率：45-65Hz，±0.5%
(3) 温度测量板4套 12点/套合计48点
(4)测试电源板8套（每工位一路直通，一路测试）
1φ 10A
(5)计算机
型号工控机
规格 CPU 双核 2.0G
2G 内存250G硬盘19寸液晶
(6)打印机
型号 HP
规格激光打印
(7)触摸屏 10寸 国产
(8)信号接口卡
规格网口转RS232 及接口线
(9)T型热电偶丝2m ×40、2.5m ×40
