品牌：

汇中测控

型号：

HZ-G62

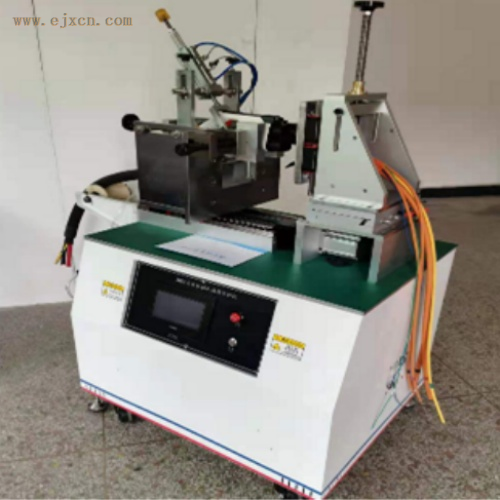

HZ-G62充电桩连接器插头寿命分断能力试验机，充电桩插拔寿命试验机，GB18487.1电动汽车插头插座寿命及分断容量试验机

一、设备概述

本试验装置根据GB/T20234.1-2015、GB18487.1、GB/T11918.2014设计制造，适用于各类电动汽车插头插座寿命试验，符合6.11分断能力、6.12使用寿命试验条款要求，测试插头插座有无外壳或隔板劣化、插销绝缘帽有无松脱、有无引起着火等。

设备结构分插头插座寿命试验机、电源负载箱，其中插头插座寿命试验机采用高档铝型材框架、铝合金板、气动夹具机构、滑块导轨、步进电机加丝杆，触摸屏操作面板组合，使用方便；电源负载箱落地式钣金箱，进行电流、电压、功率因素调节，实现空载带电（额定电压，无电流）插拔循环试验和不分断的短路方式循环试验。

二、设备构成

包括控制系统、传动系统、伺服电机等，设备配备力值显示功能，配备两个力值传感器，能以较高的采样频率采集力值数据并能输出“时间-力值”曲线;

三、技术参数

1.控制系统： PLC， 7英寸触摸屏;

2.传动系统：伺服电机+滚珠丝杆传动/气动 ;

3.夹具：X,Y,Z三维可调;

4.试验行程：大于50mm或定制;

5.插拔速度：1-20次/min设定可调节;

6.试验次数：可任意数值预设;

7.接通时间:0.5-999.9S可设定；

8.报警检测：能独立检测测试回路是否有电流，并有声光报警提示;

9.力值显示：触摸屏显示，力值范围0-500N

10. 试验工位：2工位

四、分断能力负载参数

1）输出电压：AC：5～250V可调

2）负载输出方式：阻性+感性负载

3）负载路数：2路；

4）输出电流：AC 0.1～70A可调

5）输出功率因数：0.7～0.8可调节

6）电压、电流表头的测量精确度：0.5级。

7）具有漏电、过载、短路保护功能。

伍、分断能力负载参数

1、试验电源:AC 0V-300V

2、额定试验电流：≤0.5A；

3、仪表显示精度：

试验电压：数显精度±0.5%READ+0.5%FS

4、电压输出路数：2路；

5、设备具有完善过载、短路、等保护；

6、控制电源：AC220V±10%，50Hz，3KVA；

7、关键元器件采用行业内的著名品牌产品、稳定可靠；

8、设备大约体积：高1800x宽600x深400mm，重约300kg
