HZ-G46 GB/T11918充电桩插头插座摆锤冲击试验机 充电枪连接器摆锤冲击试验装置
50J充电桩摆锤冲击试验机
一、设备概述：

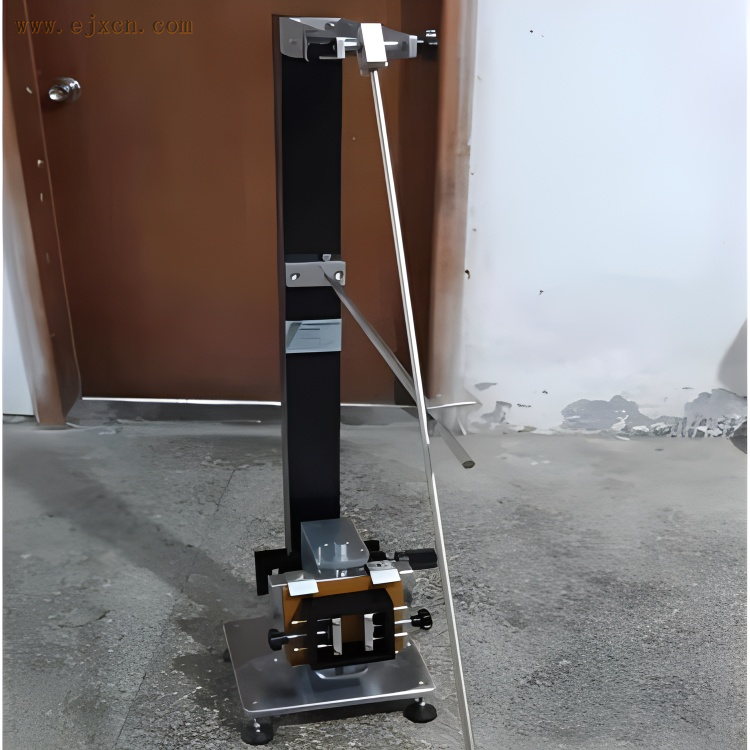

汇中仪器充电车辆插头插座摆锤冲击试验装置根据GB/T20234.1-2015标准中第7.15章节（表6）以及GB11918.1-2014第24.2章(图7)以及附录A规定的试验要求，用于对充电车辆用途的插头插座及开关等电器附件进行机械强度试验，安装支架座可前后左右调节，冲击角度可调。
二、符合标准：按照 GB/T 2423.55（等同于 IEC60068-2-75：1997）《电工电子产品环境试验第 2 部分：试验方法 试验 Eh：锤击试验》标准要求制作。
三、技术参数：
1、冲击能量，等效质量及跌落高度对照下表：
|
能量/J
|
2
|
5
|
10
|
20
|
50
|
|
等效质量/kg（±2%）
|
0.5
|
1.7
|
5
|
5
|
10
|
|
跌落高度 （±1%/mm）
|
400
|
300
|
200
|
400
|
500
|
2、锤头标准及参考尺寸（根据等效质量要求长度有所变化）：
|
能量/J
|
≤1
±10%
|
2
±5%
|
5
±5%
|
10
±5%
|
20
±5%
|
50
±5%
|
|
等效质量±2%kg
|
0.25(0.2)
|
0.5
|
1.7
|
5
|
5
|
10
|
|
材料
|
尼龙a
|
钢b
|
|
R/mm
|
10
|
25
|
25
|
50
|
50
|
50
|
|
D/mm
|
18.5（20）
|
35
|
60
|
80
|
100
|
125
|
|
f/mm
|
6.2（10）
|
7
|
10
|
20
|
20
|
25
|
|
r/mm
|
-
|
-
|
6
|
-
|
10
|
17
|
|
l/mm
|
根据等效质量调整确定，见GB 2423.55-2006附录A。
|
|
a、洛氏硬度HRR85~100按ISO2039-2；b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508。
|
3、摆杆角度：0-90°可调；电动（步进马达加行星减速机驱动）。
4、摆杆长度：1000㎜；
5、配置锤头：5、10、20、50J锤头各一个，各自配一支摆杆；
6、冲击试验高度：200-1200mm,电动可调，交流调速电机驱动；
7、垂直冲击：电磁吸合释放；
8、最大试样：500*500*500mm；
9、前后最大距离：500mm;
10、设备尺寸：600*600*2000mm(L*D*H);
11、控制方式：手控盒控制电磁和升降；
12、电源：220V.
-
