HZ-G44E VDE0620-1插脚力矩试验装置 插脚扭矩试验装置 插销扭矩测试装置 VDE0620插销扭力测试装置
用途
本试验装置是按VDE0620-1：2010章节24.2有关标准研制而成。在完成24.2章节滚筒试验后，检验试样是否损坏，松脱，变形或无法使用（符合9.1条和10.3条要求）。
本装置适用于VDE插头经过滚筒试验后，施加0.4N.m的力矩，插脚是否松动或转动。
技术规格及配件

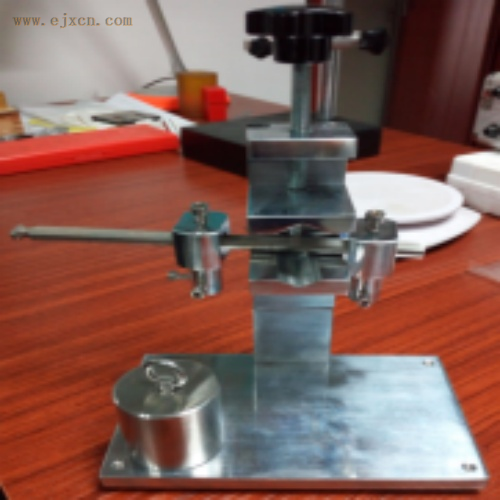

1.主体（底座+夹紧块）：一个，
（使用时支承和固定插头）；
2.砝码： 5N一个；
3.固定插头块：孔径4.0mm，4.8mm，各一个
4.力矩横杆；一根 ，刻有0.2 N.m、0.4 N.m、0.6 N.m、0.8 N.m四个刻度。
使用方法
1.将插头固定在支架的，旋转夹紧；
2.将对应直径大小的固定块套入插头插脚上；并两边扭紧螺纹，不得转动。
3.将力矩横杆插入的固定块的孔内并用蝴蝶螺纹扭紧固定，同时使固定块的边缘与0.4N.m的刻度对齐（能清晰看到“0.4N.m”字样）。
4.将5N砝码挂上力矩横杆的凹槽处，悬挂1分钟。
5.当先朝一个方向，再朝相反方向施加一个0.4N.m的力矩1分钟时，插销不得转动。
-
