品牌：

汇中测控

型号：

HZ-G33

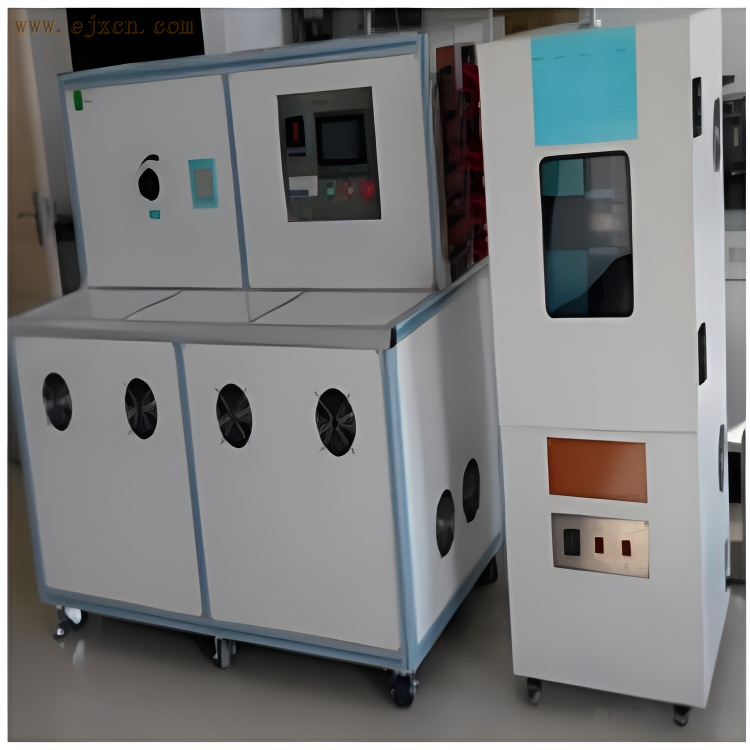

HZ-G33塑壳断路器瞬时特性和脱扣特性一体机

一、概述：

汇中仪器塑壳断路器瞬时特性和脱扣特性一体机适用于主触头用来接入额定电压不超过交流1000V或直流1500V电路中的断路器，测试1.13倍额定电流及1.45倍额定电流的反时限特性，提升断路器试验能力，能测试断路器的过载能力及瞬时脱扣能力等。

符合标准：满足GB14048.2相关要求。

二、技术特点：设备箱体采用优质钢材板金加工，表面防静电,防锈防腐蚀喷涂，设备上部装有不锈钢蚀刻面板，面板上装有人机界面操作屏幕和电源开关等，设备内部有变压器、调压器、步进马达、可编程控制器PLC及高精度电压变送器等；设备右测有温控箱，可安装断路器试样；设备底部装有强力刹车脚轮，方便运输和移动。

三、技术参数：

1) 设备总容量：35KVA；

2) 输入电压：AC220V±10%；

3) 输出电压：0~10V；

4) 输出电流：0~3500A；

5) 电压显示：数显式电压表，0.5级（在触摸屏里显示）；

6) 电流显示：数显式电流表，0.5级（在触摸屏里显示）；

7) 输出方式：多种导线；

8) 检测产品极数：1极或多极串联；

9) 电流控制方式：PLC自动控制调节所需要的输出电流值，并有恒流功能；

四、测试项目

1、断路器延时脱扣动作测试

Ø 1.13倍脱扣电流：10~1000A可调节；

Ø 1.45倍脱扣电流：10~1000A可调节；

Ø 试验时间：1~99999999S可预置；

Ø 电流控制方式：自动调节到1.13倍电流值（该值可设定），测试到达时间后自动调节到1.45倍电流值（该值可设定）进行测试；

2、断路器瞬时脱扣动作测试

Ø 脱扣电流：100~3000A可设置；

Ø 试验时间：1~99999999S可预置；

Ø 显示时间：1~9999mS可显示

Ø 电流控制方式：手动调节所需要的输出电流值；

3、恒温箱

温度范围：常温~70℃可设定；

箱内容量400*400*260；
