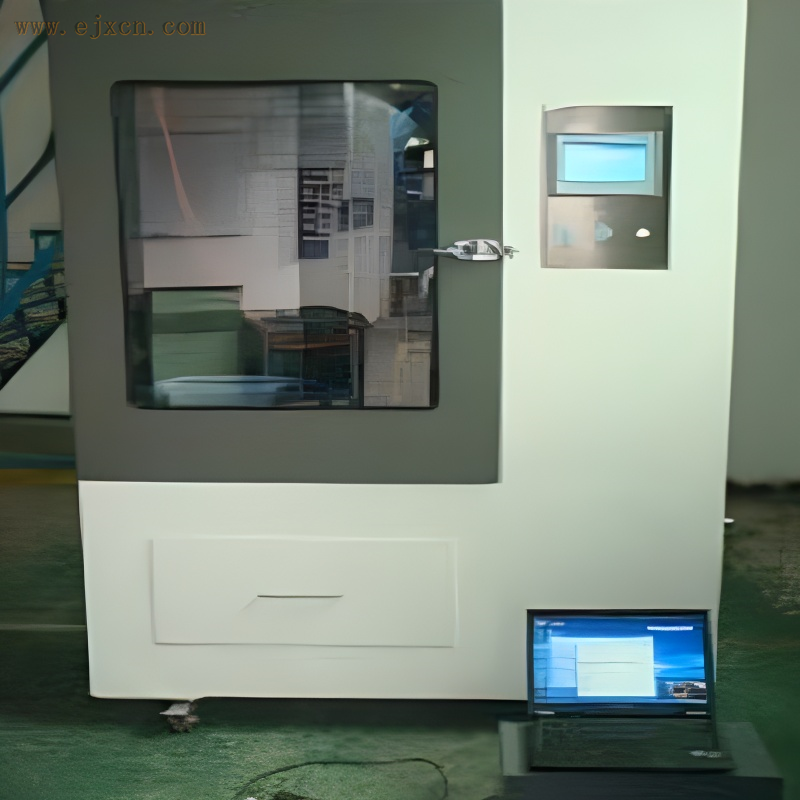

HZ-E55喷雾式架空电缆耐电痕化试验仪 架空绝缘电缆、绝缘耐漏电痕试验机 架空电缆耐腐蚀试验机
设备概述：汇中仪器喷雾式架空电缆耐漏电起痕试验机是符合国标GB/T3048.7—2008《电线电缆机械物理性能试验方法 耐电痕试验》，满足GB14049-2008检测额定电压10kV、35kV架空绝缘电缆、绝缘耐漏电痕迹试验要求，是用于测试电线电缆耐受在污秽条件下因表面漏电引起电痕迹而造成损坏的能力的专业仪器设备。
设备特点：本装置采用PC+PLC智能控制技术，自动测量、控制喷雾周期和最大喷雾次数，试验数据可存储、打印；喷雾控制部分采用不锈钢箱体，喷雾池采用透明宛如水晶的亚克力板制作，美观大方，该仪器设计人性化，操作简单，使用方便、安全。
主要技术参数：
|
施加电压
|
工频试验高压0～5KV±5%（连续可调）
|
|
喷雾行程
|
≥1m
|
|
喷雾高度
|
600mm±10mm可调
|
|
喷雾速度
|
(3±0.01)m/s
|
|
喷雾流量
|
（0.5±0.1）mm/min
|
|
喷雾周期
|
30秒；喷雾10s，间歇20s
|
一、产品概述：
HZ-E55喷雾式耐电痕化试验仪是按照国标GB/T 3048.7—2007《电线电缆机械物理性能试验方法-耐电痕试验》要求设计的，是用于测试电线电缆耐受在污秽条件下因表面漏电引起电痕迹而造成损坏的能力的专业仪器设备。
二、设备特性：
设备配置合理、工艺先进、安全可靠、操作方便；整体上设计美观大方，富于时代感，能更好的体现国际、国内高端实验室的精神风貌。
1.试验箱整体为上、下一体式结构，样品柜(下)和试验箱（上）可分离、可组合，使用方便；材质采用SUS 304不锈钢板加高档喷涂烤漆，耐锈、耐高温、耐腐蚀；
2.采用目前国际上最先进的嵌入式计算机控制，做到全智能化控制方式；
3.配备上位机的通迅方式：无线Wi-Fi、蓝牙及RS232（可选）；
4.内置高清微型摄像头，及时捕捉、记录试验泄漏途径的图片和过程；
5.人性化的超大5.7寸，6.4寸，7.0寸TFT真彩液晶显示（选配）；
6.可连接打印机机及时打印试验数据报告和彩色图片，试验数据能真正达到国际试验比对效果；
7. 试验箱配备试样固定用夹具；夹具长短、大小可按夹持试样比例调节；
8. 配备自动排风系统、试验液体收集排放装置，
9. 具有安全保护装置：电源超载、短路保护、控制回路过载保护。
三、性能参数：
|
控制方式
|
采用目前最先进的嵌入式计算机控制，做到全智能化控制方式；
|
|
显示方式
|
真彩色液晶显示，可做到客户的人性化操作界面的升级；
|
|
通迅方式
|
无线Wi-Fi，蓝牙及RS232； 可在GPS导航，智能手机等设备上操作控制本机；
|
|
施加电压
|
工频试验高压0～5KV（连续可调）；
|
|
电压和电流
|
精确到0.01级；
|
|
试验喷头
|
单工位独立不锈钢喷头；孔径：￠0.5mm；喷头轴线与试样轴线呈45°角；
|
|
试液液体
|
1L水+氯化钠（约0.2%）+表面活性剂0.1%的仲辛基苯基聚氧乙烯醚；
|
|
液体电导率
|
（3000±400）uS/cm(电导率用电导率仪测量)；
|
|
喷雾压力
|
真空泵压力控制，恒压可调；
|
|
喷雾行程
|
≥1m；
|
|
喷雾高度
|
600mm ± 10mm，可调；
|
|
喷雾速度
|
(3±0.01)m/s，可调；
|
|
喷雾流量
|
（0.5±0.1）mm/min；精确度等级为0.1级；
|
|
喷雾周期
|
30秒；喷雾10s，间歇20s；电脑自动循环控制；
|
|
试样固定
|
试验箱配备试样固定用夹具；夹具长短、大小可按夹持试样比例调节；
|
|
观测视窗
|
防爆钢化玻璃；
|
|
试验排风
|
配备自动排风系统，风速：0.2m /s；
|
|
试验空间
|
≥0.5m3；外形尺寸：1120mm ×650mm × 1350mm ；排气孔径Φ100mm；
|
|
试验电源
|
220V / 50-60Hz 。
|
-
