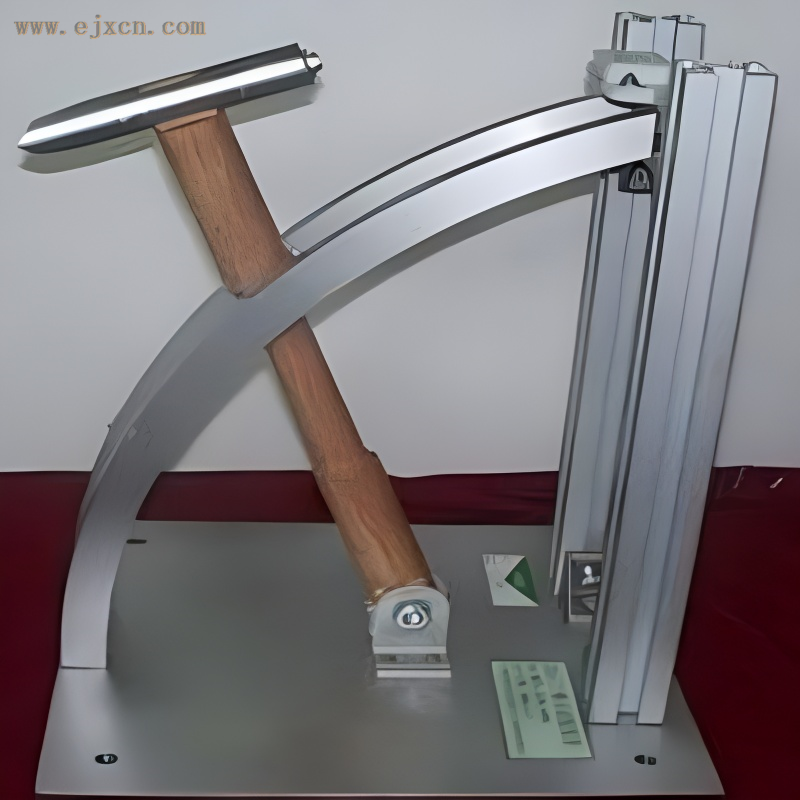

HZ-E50 镀锌层附着力落锤冲击试验机 热浸镀锌层附着性落锤试验机 镀锌层附着力落锤冲击试验装置 金具镀锌层附着性落锤冲击试验装置
一、概述：汇中仪器热浸镀锌层附着性落锤试验机符合GB/T2694-2018标准的落锤试验方法。适用于热浸镀锌层附着力试验。是有关生产厂家和质检部门进行产品质量检测和控制所必须的设备。
二、技术规格
1、锤头重量：210g ±1g
2、锤头中心线至底座面垂直高度：300mm ±1mm
3、锤柄材料：橡木
适用于热浸镀锌层附着力试验，是有关生产厂家和质检部门进行 产品质量检测和控制所必须的设备。
锤头表面应光滑、平整、无毛刺。锤头与锤柄结合应牢固；底座与锤柄之间颖活动灵活。外形尺寸锤头、锤柄及底座公称尺寸及允许偏差见图和表所示锤头、锤柄及底座公称
三、尺寸及允许偏差
|
构件名称
|
公称尺寸及允许偏差
|
|
锤头
|
L(mm)
|
F(mm)
|
c1(mm)
|
a (°)
|
锤刃切面平整度(UM)
|
刃口宽度(mm)
|
|
100±2
|
60±1
|
20±1
|
90±1
|
≤8
|
≤0.1
|
|
锤柄
|
A(mm)
|
B(mm)
|
C(mm)
|
D(mm)
|
Φ2
|
N(mm)
|
|
275±5
|
100±2
|
105±2
|
27±1
|
20±1
|
15°-1
|
|
底座
|
E(mm)
|
H(mm)
|
G(mm)
|
K(mm)
|
M(mm)
|
|
|
25±1
|
30±1
|
15°±1
|
22±1
|
60±1
|
|
锤头采用45号钢，质量为(210±10)g，表面镀铬。锤刃硬度(肖氏)不低于40HS。锤柄采用橡木，质量为(70±10)g。底座采用Q235钢，表面镀铬。
四、使用：试件置于水平，调整试样，使打击点距试样边、角、端部不小于10mm，锤头面向台架中心，锤柄与底座平面垂直后自由落下，以4mm的间隔平行打击5点。检查镀锌层表面状态是否符合标准 要求，打击处不得重复打击.
-
深圳市汇中测控设备有限公司
- 地址：中国 ·广东省· 深圳市· · 南山区西丽街道中山园路TCL科学园E2
- 电话：86-0755-86958099
- 传真：86-0755-86726066
- 联 系 人：张志强
- 电子邮件：1227179536@qq.com
- QQ：
- MSN：
- 网址： http://www.huizhongsz.com/
