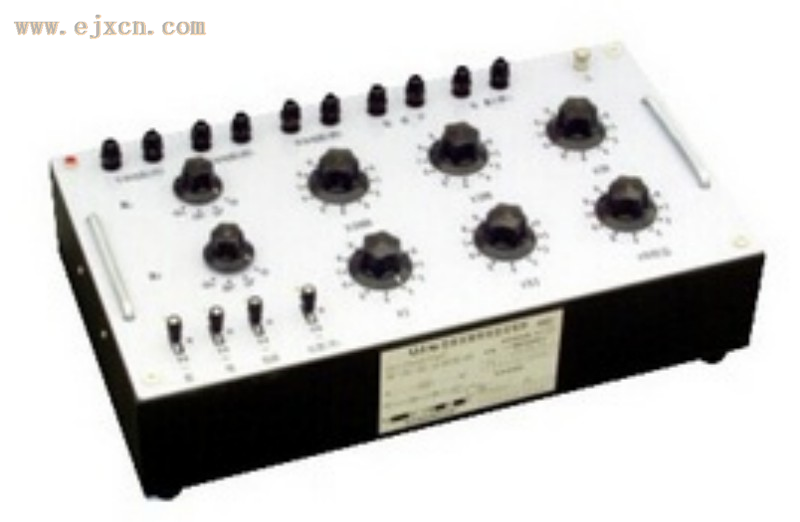

HZ-D35D镇流器长脉冲电压测试仪 镇流器长脉冲电压测量装置

一、仪器概述：

  汇中仪器长脉冲电压测试仪是根据直流电子镇流器检测类相关标准的涵盖范围，提供电感镇流器的耐高压脉冲测试，根据IEC61347-1：2003标准附录G及图G.2的要求而定制。 该设备前置端子测试便捷；采用低接触阻抗镀金端子；内置真空器件。时间继电器控制通断时序，精度高。可方便全程观测脉冲持续时间。

二、仪器主要特征：

1.时间控制实现半自动化测试，操作简便，

2.可全程观测脉冲，

3.测试与控制独立供电不会相互干扰，

4.测试安全可靠,

5.仪器面板标识与标准统一，便于用户使用。

三、主要技术参数：

工作电压： AC 220V/50Hz ；

负载：AC220V 3A；

控制线圈： DC24V 50mA；

精度：  ±1% ；

真空部件：

最大连续负载电流： 20Amps；

最大工作电压： DC 60V ；

最大工作时间/最大释放时间：20us ；

最大耐压： 2500Vrms ；

绝缘电阻： 500M ；

工作温/湿度：温度20±5℃；湿度30%~60%。

含DC60V可调电源1台，DC200V可调电源1台

电子镇流器长脉冲测试仪

电子镇流器长脉冲电压测试仪是依据GB19510.1图G.2、GB19510.4附录J.11、IEC61347-1图G.2、IEC61347-2-3附录J等电池供电电子镇流器检测类相关标准，提供耐高压长脉冲测试。仪器采用前置低接触阻抗镀金端子测试便捷，控制选用真空接触器，由时间继电器控制通断时序，精度高，外接示波器可方便全程观测脉冲持续时间。

主要技术指标：

1、试验次数：1～9999次

2、脉冲宽度：0.01～9.99秒

间隔时间：1～99秒

3、PSU1脉冲电压峰值可调范围：10～500V

PSU1脉冲电源的最大输出电流3A，负载满载调整率不超过2%

4、脉冲瞬态抑制阻容元件：100Ω、0.1uF

5、PSU2产品供电电源用户另外配置，用户在仪器后板用端子输入

6、采用高压快速功率器件控制输出脉冲，开启时间约为1uS

高反压快速反向旁路二极管，恢复时间不超过500nS

7、脉冲观测：用户自行外接示波器测试

8、电源：AC 220V/50Hz;

9、工作环境：温度0～40℃;相对湿度≤90%且无凝露

10、设备尺寸：宽420mm * 深420mm * 高220mm，重约20kg
