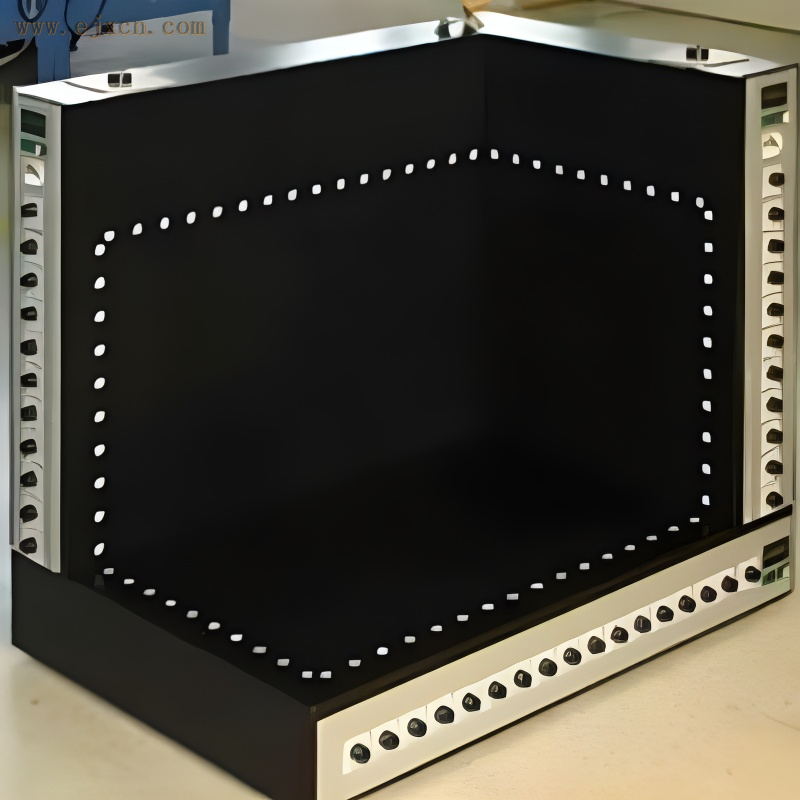

HZ-D16标准测试角 QB/T2512灯头温升试验角 家电温升测试角
测试角依据标准：
1、汇中仪器测试角是根据国家标准GB4706.1-2005（IEC60335-1:2004)第11章“发热”的测试要求设计制造的。
2、试验目的：汇中仪器测试角主要用于为各种电工、电器产品的温升测试提供符合标准要求的环境条件进行温升测试．可按实际被测试样品定做不同分布规格、测温点数量及外形尺寸的测试角．
技术参数：
1、尺寸：1000x1000x1000mm（客户可定其他尺寸）
2、热电偶：直径小于0.3mm的热电偶,K型、T型、J型(任选一种)
3、热电偶布置：全部引出在一个接线排上（或选配热电偶插头及插座价格另议）
4、测温铜片：直径15mm，厚度1mm黄铜片
5、测温点数：20点、32点、48点（或其他要求）
6、测温点布置：100x100mm或76x76mm正方形（或按其他约定要求）
7、胶合板 ：厚度约20mm胶合板，正面涂无光黑漆。
8、活动部分：底部安装4个活动底车轮，总高度约100mm
9、巡温系统：需另配（可选配48路巡温表）
一、 测试角概述：
温升测试角是根据国家标准GB19510.1-2009以及IEC61347-1：2007第5.5章节热试验测试要求设计制造的，主要用于检测灯的控制装置在工作时，其周围环境不应达到过高的温度。根据实际被测试样品不同，可定做不同分布规格、测温点数量测试角。
二、主要技术参数：
|
项目
|
技术参数（长X宽X高 单位：mm）
|
|
常规尺寸
|
600X600X600
|
800X800X1000
|
1000X1000X1400
|
|
纤维板厚度
|
厚18mm
|
|
布点数量
|
25（9+8+8）
|
40（16+12+12）
|
75（25+20+20）
|
|
布点方式
|
100X100±10
|
100X100±10
|
100X100±10
|
|
热电偶
|
美国OMEGA &T型 热电偶，直径<0.3mm(热电偶型号为TT-K-30)
|
|
温度精度
|
热电偶实际焊接精度 ：±0.3℃ MAX
|
|
测试铜片
|
材质：黄铜，直径15mm厚度1mm
|
|
表面处理
|
哑光黑色油漆
|
|
温度系统
|
客户自配温度巡检仪或者加配液晶触控温度监视系统
|
-
