产品名称

-

5-AXIS_TANK 1000 C

亮点

-

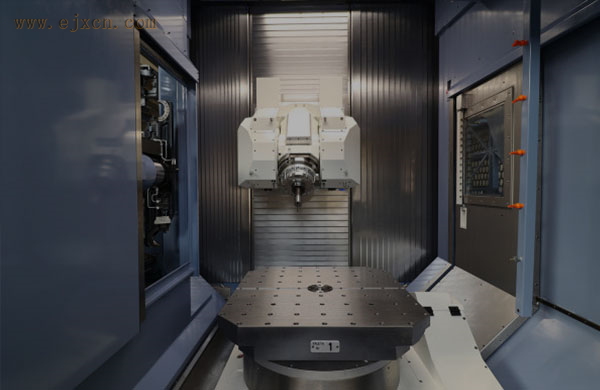

5轴运动学是通过摆头（A轴）获得的，而B轴是通过工作台旋转获得的。头部倾斜由一对集成在头部架构中的扭矩电机确保的。在基本配置中，TANK C系列机床配备列线性轴并使用高精度光学尺的直接测量系统。而所有旋转轴都配备了通过大型编码器的直接测量系统。

工作区域

X轴行程

Y轴行程

Z轴行程

X/Y/Z轴推力

X/Y/Z轴快速进给

[MM]

[MM]

[MM]

[KN]

[M/MIN]

1.200

1.000

1.100

5

75

托盘

选项1

选项2

选项3

[MM]

[MM]

[MM]

（630*630）

（630*800）

-

旋转工作台（B-轴）

最大旋转速度

[RPM]

100

第5轴（A轴）

类型

最大摆动速度

摆动角度

-

[RPM]

[DEGREES]

叉式铣头

40

180 (+80/-100)

精度

直线轴

A/R/M符合230-2标准

旋转轴

A/R/M符合230-2标准

-

[ΜM]

-

[ARCSEC]

-

（4/2/3）¹

-

（4/2/3）¹

主轴单元

刀具锥孔

速度范围

最大功率（达到）

最大扭矩（达到）

-

[RPM]

[KW]

[NM]

HSK-A

FROM 14.000 TO 18.000

85

320

刀库

容量（达到）

最大重量（达到）

最大长度（达到）

最大直径（达到）

[N.]

[KG]

[MM]

[MM]

40 (999＋)

25

500

300

可用配置

FMS单托盘/双托盘/复合托盘库/柔性生产单元
