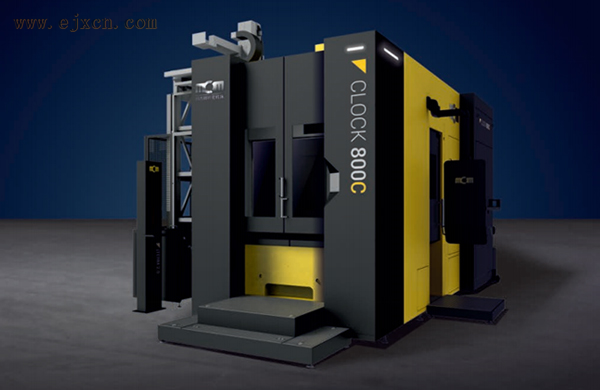

产品名称

-

4-AXIS CLOCK C

5-AXIS CLOCK C

亮点

-

CLOCK C旨在匹配灵活性、高动态性、刚性和精度性。机床结构为T形，横向移动柱，工作台纵向运动。水平轴主轴。该结构经过精心设计，具有最大的刚性和恒定的几何精度。轴的设计保证了导轨和丝杠处于最佳位置，以获得高动态质量。X轴导轨的双层定位代表了重型加工中刚性和抗推力的最新技术。工作台旋转（B）轴由力矩电机驱动，并配有由绝对编码器制成的测量检测。

5轴效果特性是通过由2个NC控制的旋转轴制成的倾斜工作台获得的，该工作台是具有重型负载能力的桥式NC工作台。所有轴都配备了通过完全集成到5轴工作台结构中的力矩电机制成的直接驱动器。倾斜（A）轴配备两个对置的力矩电机，而工作台旋转（B）轴配备一个力矩电机。两个轴都配有通过绝对编码器的液压夹紧和测量系统。

工作区域

X轴行程

Y轴行程

Z轴行程

X/Y/Z轴推力

X/Y/Z轴快速进给

[MM]

[MM]

[MM]

[KN]

[M/MIN]

800

800

800

4

75

800

800

800

4

75

托盘

选项1

选项2

选项3

[MM]

[MM]

[MM]

500*500

500*630

-

500*500

500*630

-

旋转工作台（B-轴）

最大旋转速度

[RPM]

100

100

第5轴（A轴）

类型

最大摆动速度

摆动角度

-

[RPM]

[DEGREES]

-

-

-

摇篮工作台

40

140（＋35/-105）

精度

直线轴

A/R/M符合230-2标准

旋转轴

A/R/M符合230-2标准

-

[ΜM]

-

[ARCSEC]

-

（4/2/3）¹

-

4/2/3

-

（4/2/3）¹

-

4/2/3

主轴单元

刀具锥孔

速度范围

最大功率（达到）

最大扭矩（达到）

-

[RPM]

[KW]

[NM]

HSK-A/ISO

DA 8.000 A 30.000

120

320

HSK-A/ISO

DA 8.000 A 30.000

120

320

刀库

容量（达到）

最大重量（达到）

最大长度（达到）

最大直径（达到）

[N.]

[KG]

[MM]

[MM]

40 (500＋)

25

500

300

40 (500＋)

25

500

300

机床参数

参考占地面积

参考重量

[M²]

[KG]

20?

14.500?

20?

14.500?

可用配置

FMS单托盘/双托盘/复合托盘库/柔性生产单元
