晋中矿用内锥式流量计的内部结构与工作原理分享一二

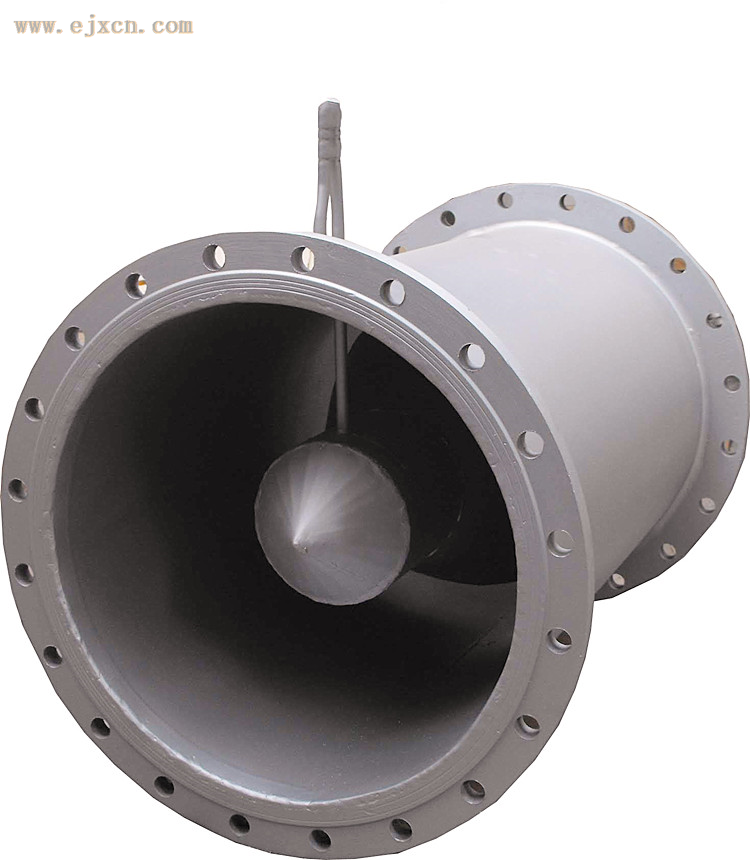

矿用内锥式流量计的内部结构
主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、锥体、密封垫等构成。
    矿用内锥式流量计是一种新型的差压式流量计，具有经典文丘里管、环形孔板和V型锥流量计的优点，压力损失小、流出系数的稳定性好、要求的前、后直管段长度短。V型锥流量计不但继承了传统差压式流量计稳定性好、通用性强的优点，其锥形节流的物理结构避免了传统差压流量计的局限性。可用于冶金、石化、化工、天然气输送、电力等行业的各种液体、气体、蒸汽的流量测量。
FVL型内锥式流量计的工作原理
1）对新设管路系统，须先经扫线后再安装V型锥流量计，以防管内杂物堵塞或损伤节流件。
2）安装前应仔细核对V型锥流量计的型号，规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管路联接，标有“-”的一端应与流体下游管路联接。
3）V型锥流量计的中心线应与管道中心线同轴，其不同轴度不得大于0.015D，其中D为管道内径，β为孔径比。
内锥式流量计的规格参数
型号：FVL
规格：159~1200mm
连接方式：法兰
公称压力：0.6~2.5Mpa
适用场所：煤矿抽放管路或通风管路
主要测量介质：瓦斯气
矿用内锥式流理计的应用场景：煤矿瓦斯抽放系统、化工管道冷凝水排放、真空排水管网等需持续维持负压的工业场景。
