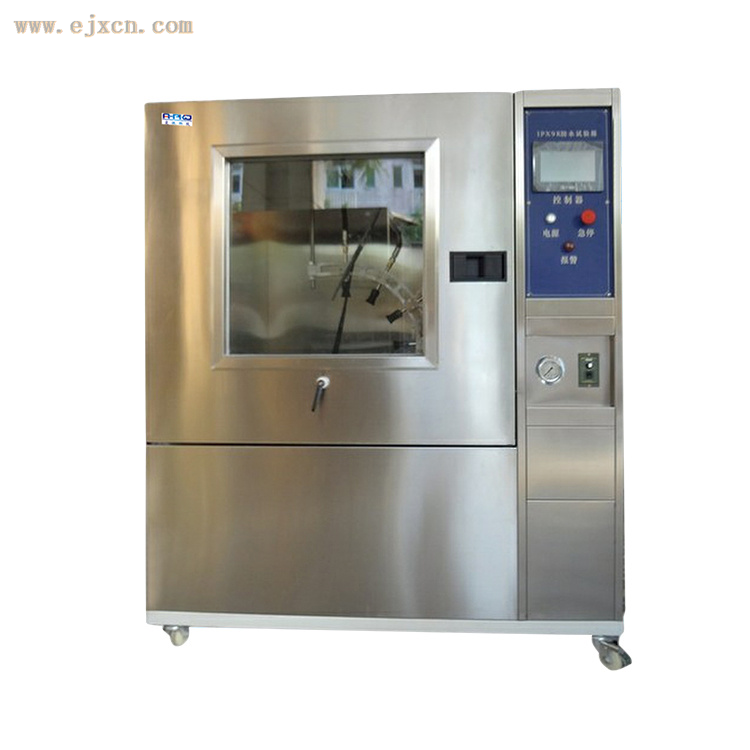

IPX56横向冲水试验设备也叫横向淋雨试验箱或恒向-淋雨试验室,分别由测试台、储水槽、控制箱、产品脱水缓冲区、转盘、和喷淋系统组成。符合国家标准GB-4208-2008防护等级。由于它的机壳结构设计为横向,所以名称也常被附带上横向命名。
IPX56横向冲水试验设备|横向淋雨试验箱|恒向-淋雨试验室主要技术参数：
1、试验室总尺寸：深1000×宽3800×高1500㎜
2、内箱尺寸：长800×宽800㎜×高800㎜，喷水管长2500MM，300X300MM
高压喷水管安装在左侧面，采用不锈钢焊接而成，与箱体连接，喷水管前后各安装 一个支架，支架高度可调节。
3、喷淋系统：由水泵、水压表、固定式喷管支架组成，面积：800×800㎜
4.上面安装2个 喷水头，其中IP6喷头1个，IP5喷头一个。
5、管径：六分 联塑PVC管
6、喷孔内径：1-φ6.3mm,IP5(等级)，1-φ12.5mm,IP6(等级)
7、喷水压力：80-150kpa（按流量调节）
8、喷水流量：IP5(等级)75±5(L/min)，IP6(等级)100±5(L/min)
9、转盘：φ500MM 触摸屏可显示转盘转速
10、喷水持续时间：3、10、30、9999min（可调）
11、运行时间控制：1M～9999min(可调)
12、水循环系统，保证水源循环使用
13、受水面：产品顶面
14、喷水压力表，可显示喷水压力
15、控制系统：真彩触摸屏控制系统。
16．试验室外箱由钢化玻璃做为防水墙，不锈钢方通做为支架。
IPX56横向冲水试验设备|横向淋雨试验箱|恒向-淋雨试验室结构原理：
本设备的基本设计原理：底部设一水箱在通过右侧控制箱内部的不锈钢水泵抽水并加压后再送到侧面喷水管装置的喷头处，喷嘴恒向喷水到转盘上面的样品上，再散落到水箱内部，从而形成水循环系统。水泵出口设计流量计、压力表、电磁阀等控制元件。内箱安装防水转盘速度在面板上控制。
IPX56横向冲水试验设备|横向淋雨试验箱|恒向-淋雨试验室材料：
1、喷管：不锈钢管
2、水箱：304不锈钢
3、封板材料：下层刚化玻璃6MM厚，上层玻璃PC塑料透明板（重量轻，方便安装）
4、框架材料：304不锈钢方通，砂面（专业拉丝）
5、电气控制配件选用法国斯耐德、欧姆龙、台湾士研、日本富士等国际知名品牌
