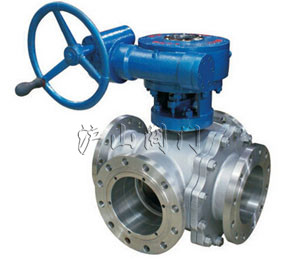

产品名称： |
四通球阀 |
| 产品型号： |
Q946F Q646F Q46F |
| 产品口径： |
DN15-900mm |
| 产品压力： |
1.0-4.0MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
沪山阀门制造（上海）有限公司是国内著名〖四通球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖四通球阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、四通球阀介绍
“LL”型四通球阀只需操作扳手或执行器将球体转动90度，可同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。
二、四通球阀执行标准
1 设计和制造：GB/T12237-1989； APl608。
2 检验和试验：GB/T13927-1992； APl 598。
3 法兰连接：JB/T79]一2-1994； ASME/ANSI B165。
三、四通球阀结构特点
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体是，流体阻力小。
2、密封性能好：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光见颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门的使用寿命。
四、四通球阀工作原理
“LL”型四通球阀只需操作扳手或执行器将球体转动90度，可同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。
五、四通球阀优点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当不锈钢气动阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
六、四通球阀主要性能规范
公称压力
PN(MPa)
Nominal diameter |
试验压力Test pressure |
壳体
shell |
高压液密封
High-pressure liquid sealing |
低压气密封
Low-pressure hermetic sealing |
| 1.6 |
2.4 |
1.76 |
0.6 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| CLASS150 |
3.0 |
2.2 |
适用工况
Applicable Operating Mode |
适用介质
Applicable medium |
水、油品、气等非腐蚀介质和酸碱腐蚀介质
Non-corrosion medium such as water, oil, products, and gas, etc, and nitric acid corrosion medium. |
适用温度
Applicable temperature |
-28～350℃ |
应用规范
Applicable
Specification |
连接法兰
Connection flange |
JB79-59、GB9113、HG20592-97、ANSI B16.5 |
检验试验
Test and inspection |
GB9/T9092-99、API598 |
其余制造规范均按本厂标准
七、四通球阀主要零件材质
零件名称
Accessory name |
材质Material |
| GB |
ASTM |
阀体、阀盖
Body, bonnet |
WCB |
A216-WCB |
密封圈
Sealing Ring |
PTFE、对位聚苯
PTFE、Counterpoint polyphenyl |
PTFE、对位聚苯
PTFE、Counterpoint polyphenyl |
| 球体Ball |
1Cr18Ni9Ti |
SS 304 |
阀座、阀杆
Seat, Stem |
2Cr13 |
A246-416 |
双头螺柱
Dual-head double-screw bolt |
35CrMoA |
A193-B7 |

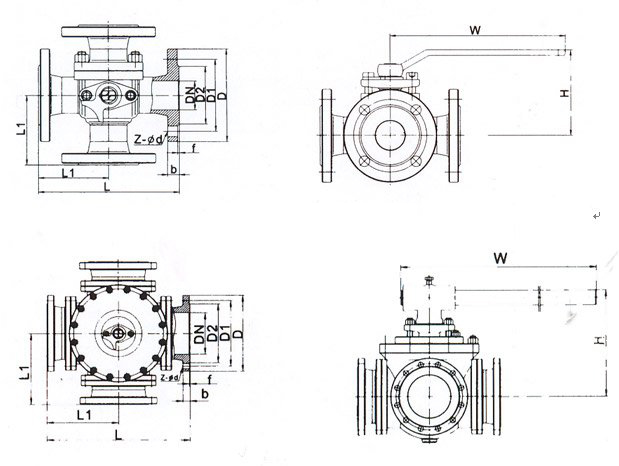

法兰连接四通球阀
八、四通球阀主要外型与连接尺寸表
公称压力或压力级
Nominal pressure |
主要尺寸
Main dimension |
公称通径DN(mm/in)Nominal diameter |
| 15/1/2〞 |
20/3/4〞 |
25/1〞 |
32/11/4〞 |
40/11/2〞 |
50/2〞 |
65/21/2〞 |
80/3〞 |
100/4〞 |
125/5〞 |
1520/6〞 |
200/8〞 |
| PN1.6 MPa |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
| PN2.5 MPa |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
| PN4.0 MPa |
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
| CLASS 150 |
W |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
其余的法兰尺寸请参阅样本《主要外型及连接尺寸表》
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
-
