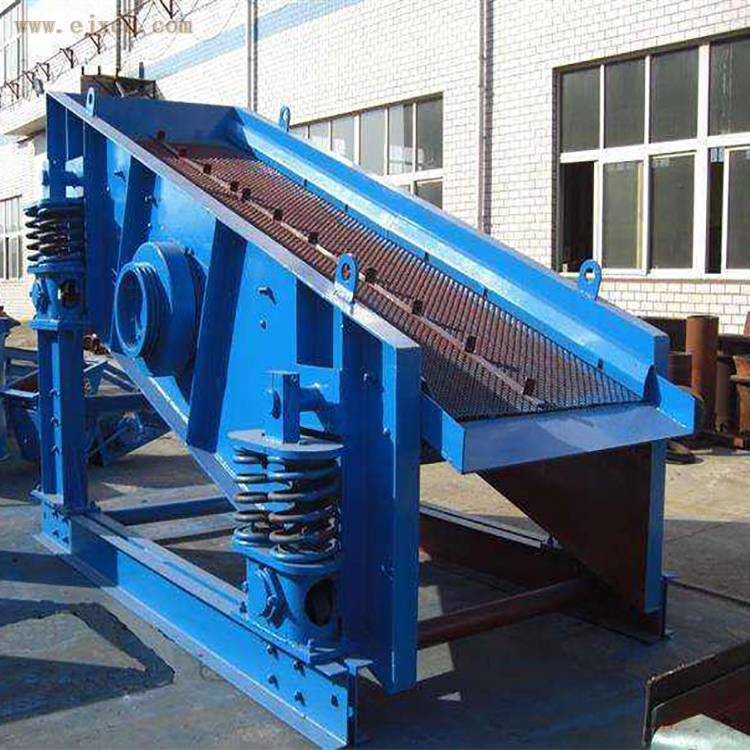

YA圆振动筛结构原理 ：
该振动筛采用结构简单、制造维修容易的瓣型联轴器，克服了万向联轴器易损坏的缺陷；振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
物料在振动筛网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振动筛处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便。
YA系列圆振动筛技术要求、试验方法、验收规则：
1、筛分机严格按GB6063-85“YA型圆振动筛”国家标准生产制造。灰铸铁件、铸钢件、焊接件等化学成分机机械性能按：灰铸铁件GB9439-88、一般工程用铸造碳钢件GB11352-89、焊缝质理等级GB3323-87等国家标准执行；外协、外购件必须经检验部门检验合格后，方可进行装配。保证振动器内不进入灰尘和漏油。防止螺栓松动，产品在正常工作情况下，物料不撒出侧板现象
2、实验方法
用振幅标牌测量双振幅
用测速仪或其他仪器测量振动频率
在筛箱侧板两端机中部适当位置防止测量标牌，目测筛分机振动方向角。
声级计测量筛分机噪声
用电流表测量筛分机正常运转时的电动机起动电流机起动时间
用点温计测量轴承温度
出厂前进行空负荷试验2小时，并符合下列要求
轴承温升不超过65℃，最高温度不超过85℃
筛矿左、右偏摆小于1mm
各紧固件应可靠不脱落
筛分运转平稳、噪声不大于90分贝
振动器无漏油现象
YA系列圆振动筛安装与调试：
安装时应按设备图纸的要求预埋钢板，要求预埋钢板的上平面位于同一水平面上。安装所需的预埋钢板、底脚螺栓等均由安装部门自备。
每台筛机的支承弹簧在安装前应进行选配，保证各个弹簧的高度和刚度基本一致。
振动筛出厂后，如超过6个月安装，则安装前必须将振动器内的轴承拆下清洗，注入新润滑脂（2号锂基润滑脂）。
振动器经重新安装后，用手转动偏心轴不得有阻力过大或卡死现象，否则应及时查清原因加以调整。
电机皮带轮槽必须与筛箱上振动皮带轮槽对齐、平行。振动筛各部件安装完，检查合格后，可进行试运转，试运转前应详细检查各处的螺栓是否紧固，筛机周围是否有妨碍筛框振动的障碍物。
试运转4－6小时，观察筛机运行情况，若发现异常志向声响或失振现象，应及时停机检查原因，排除故障。
-
