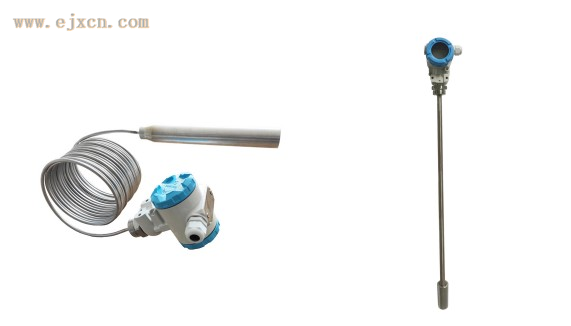

WSL1000G系列液位变送器高温液位计选用著名的美国NovaSensor公司高精度、高稳定性扩散硅压力敏感芯片，通过高可靠性的放大电路，将被测液体的液位信号转换成4～20mADC、RS485、HART、0～10mADC或0～5VDC等标准电信号。高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异质量和性能。本产品分一体式高温产品可以抵御多种高温液体，能够最大限度地满足客户的需要。
WSL1000G系列液位变送器产品分普通型和本质安全防爆型两种型式，防爆型产品能应用于各种恶劣及危险场所。
二、特点与应用
| 特点 |
应用 |
| 高精度、高稳定性、高可靠性 |
工业现场液位测量与控制 |
| 结构精巧、安装便捷 |
水文测量与监控 |
| 可直接投入液体中测量液位 |
水库大坝水位测量 |
| 一体式、使用方便 |
船舶及航海系统 |
| 分体式、便于固定安装和调校 |
城市及供水系统 |
| 电缆型、防腐型、铠装型 |
循环水及污水处理系统 |
| 防雷击、防射频干扰 |
|
| 反向极性保护及限流保护 |
|
| 本质安全防爆 |
|
表19
三、性能指标
| 测量介质 |
各种高温液体 |
| 轻微腐蚀带高温的液体 |
| 量程范围 |
0～0.5m至0～170m(参见选型表) |
| 过载压力 最大量程的2倍 |
| 输出信号 |
DC 4～20mA（两线制）,RS485 |
| DC 0～10mAX或DC 0～5V（三线制） |
| 工作电压 |
DC 14～36V (4～20mA或0～10mA) |
| DC 12～36V (0～5V) |
| 标准DC 24V±5%，纹波小于1％ |
| 工作温度 |
-20～350℃ |
| 贮存温度 |
-40～125℃ |
| 负载电阻 |
（4～20mA）： 其中：U为电源电压，RD 为电缆内阻 |
| (0～10mA)： R≤1kΩ |
| (0～5V) ： R≥500Ω |
表20
四、技术指标
精 度：±0.2%、±0.5%、±1.0%（详见选型指南）
零点偏差： 不超过输出量程的±0.5%(一体式产品，分体式产品零点可调整)
零点和量程调节： ±20%(分体式可调整，一体式产品不可调)
量程调节： 最小量程至最大量程间任意调整(分体式产品，一体式产品量程不可调)
电源影响：小于输出量程的0.01%/V
负载影响： 可忽略不计
温度影响： ±1.5%FS（0.25级）、±3.0%FS（0.50级）、±5.0%FS（1.0级）。(相对于25℃，补偿温度： 0～70℃)
稳 定 性：±0.25%FS/1年
五、结构指标
膜片材料： 316L不锈钢膜片(普通型及铠装型) 、陶瓷膜片(防腐型)
壳体材料： 1Cr18Ni9Ti(普通型及铠装型)、聚四氟乙烯(防腐型)
引 出 线： 双层耐磨防水通气电缆(电缆线输出一体式结构)
或Φ6外径不锈钢铠装管(铠装型分体式结构)
或Φ7.5外径聚四氟乙烯软管(防腐型分体式结构)
接 线 盒： 铝合金表面喷塑处理(一体式结构)
电 子 仓： 铝合金电子外壳(分体式结构)
指 示 表： 0%～100%线性指示(模拟表、仅分体式产品)、3-1/2LCD数字显示(数显表、仅分体式产品)
防爆标志： ExiaⅡCT5
防护等级： IP6 8
六、选型
| WSL1000G |
液位变送器 |
| |
代码 |
测量范围 |
精度 |
| 最小测量范围 |
最大测量范围 |
| 01 |
0-0.5m |
0-1.0m |
±1.0%、±0.5% |
| 02 |
0-1.0m |
0-3.5m |
±0.5% |
| 03 |
0-3.5m |
0-10m |
±0.2% |
| 04 |
0-10m |
0-20m |
±0.2% |
| 05 |
0-20m |
0-70m |
±0.2% |
| 06 |
0-70m |
0-170m |
±0.2% |
| |
代码 |
输出方式 |
| M1 |
4-20mA |
| M2 |
0-10V |
| M3 |
RS485通讯 |
| |
代码 |
结构形式 |
| W |
无防水安装表头 |
| B |
带防水安装表头无显示 |
| X |
液晶显示表头 |
| |
代码 |
支座形式（仅分体式产品） |
| Z1 |
3-Ф11安装孔；安装孔分布圆Ф70；厚10.5mm |
| Z2 |
4-Ф14安装孔；安装孔分布圆Ф90；厚16mm |
| |
代码 |
引接方式 |
| C1 |
铠装型（最大量程20m，管长限20米内） |
| C2 |
轻微防腐型（最大量程10m，管长限10米内） |
| |
代码 |
附加功能 |
| F |
法兰安装(尺寸自定义) |
| L |
螺纹安装常规M20*1.5， |
| Z |
安装螺纹（客户自定义） |
| |
I |
本安型ExiaIICT5 |
² 特别提示：室外安装使用，注意雷击影响。
-
