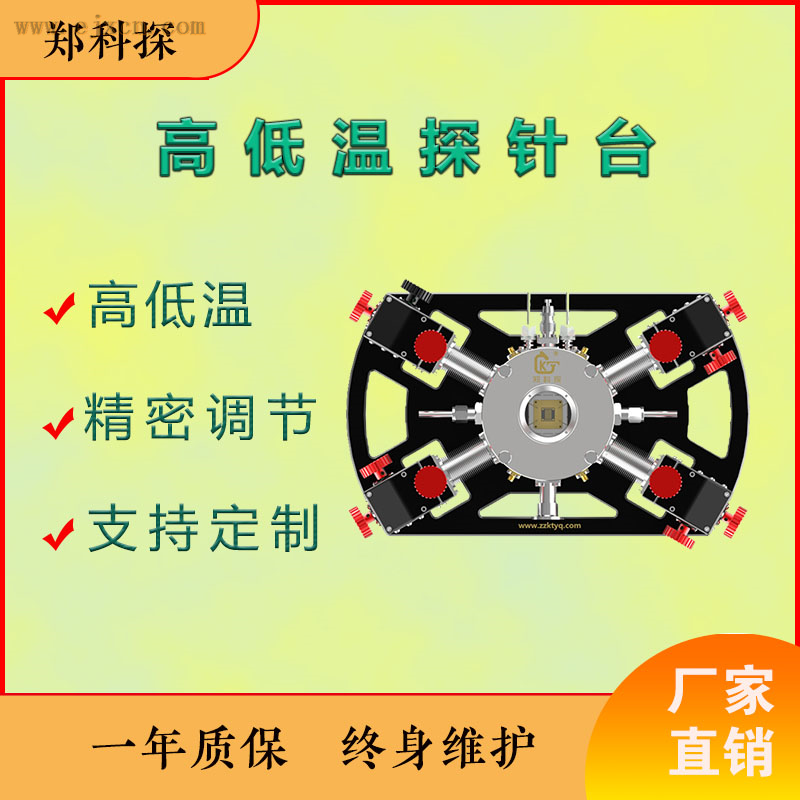

中型高低温探针台外配减震台，
1，将客户自己的平台桌面先行调平，再将桌式气浮平台轻轻放置于桌面上，面包板的均布孔面冲上。
2，先将“电源转换器"的一端牢固插在“车载打气泵"的对应电源端口，再将“电源转换器"的插头插在客户的国标市电 220V 插座上，这时“车载打气
泵"会通电显示，通过点按“R"键来选择充气气压的单位，此处以单位“kgf/cm2"为例，按照 1kgf/cm2 等于 0.1mpa 计算，用加、减号调整预设气压值，
最高不要超过 4kgf/cm2,设置好后等待数字不再闪烁，这时预设压力已经设置好。
3，依次分别连接“车载打气泵"的出气口与平台的 4 个气门嘴，摁一下左边的开关，打气泵会按照预设压力给对应的气囊单独充气，每一组气压表和气
门嘴对应一个单独的气囊，充气过程中时刻注意观察桌式平台相应的气压表显示值，如果发现平台气压表显示的气压已经超过 0.4 兆帕但充气泵仍然在充
气，应立即关闭充气泵开关，以避免发生危险。
4，气压过大时，先停止充气，再用改锥、钥匙等物品的尖 duan按压充气嘴中的气门针进行适当放气。
中型高低温探针台外配减震台参数
|
真空腔体
|
|
类型
|
加热型350℃ 或者加热制冷型 室温到350℃ 室温到-190℃
|
|
腔体材质
|
304不锈钢
|
|
腔体内尺寸
|
φ90x40mm
|
|
腔体上视窗尺寸
|
Φ42mm（选配凹视窗Φ22mm）
|
|
腔体抽气口
|
KF16
|
|
腔体进气口
|
公制3mm 6mm气管接头 英制1/8mm 1/4mm 气管接头可选
|
|
腔体出气口
|
公制3mm 6mm气管接头 英制1/8mm 1/4mm 气管接头可选
|
|
腔体正压
|
≤0.05MPa
|
|
腔体真空度
|
机械泵≤5Pa （5分钟） 分子泵≤5E-3Pa（30分钟）
|
|
样品台
|
|
样品台材质
|
304不锈钢
|
|
样品台尺寸
|
26X26mm
|
|
样品台-视窗 距离
|
30mm（可选凹视窗间距15mm）
|
|
样品台测温传感器
|
A 级PT100铂电阻
|
|
样品台温度
|
室温到350℃（可选高低温样品台 高温350℃低温-190℃）
|
|
样品台测温误差
|
±0.2℃
|
|
样品台变温速率
|
高温10℃/min 低温5℃/min 最大值
|
|
温控仪
|
|
温度显示
|
7寸人机界面
|
|
温控类型
|
标准PID温控 +自整定（可选30段编程控温）
|
|
温度分辨率
|
0.1℃
|
|
温控精度
|
±0.5℃
|
|
温度信号输入类型
|
PT100热电阻 （可选 K S B型热电偶）
|
|
温控输出
|
直流线性电源加热（液氮流量线性控制液氮制冷）
|
|
辅助功能
|
温度数据采集并导出 实时温度曲线+历史温度曲线
|
|
探针
|
|
电信号接头
|
配线转接 BNC接头 BNC三同轴接头 SMA 接头 香蕉插头 线长1.2米
|
|
电学性能
|
绝缘电阻 ≥4000MΩ 介质耐压 ≤200V 电流噪声 ≤10pA
|
|
探针数量
|
4探针（可定做6探针）
|
|
探针材质
|
镀金钨针
|
|
探针尖
|
10μm
|
|
探针移动平台
|
|
X轴移动行程
|
12mm ±6mm
|
|
X轴控制精度
|
≤5μm
|
|
Y轴移动行程
|
12mm ±6mm
|
|
Y轴控制精度
|
≤5μm
|
|
Z轴移动行程
|
12mm ±6mm
|
|
Z轴控制精度
|
≤5μm
|
|
数码显微镜
|
|
显微镜类别
|
物镜放大+电子放大
|
|
显微镜放大倍数
|
100倍
|
|
显微镜工作间距
|
50-150mm
|
|
相机分辨率
|
1080P 60帧
|
|
相机信号输出
|
HDMI输出+USB输出
|
|
LED可调光源
|
LED光源
|
|
显示屏
|
5寸 屏幕一体机
|
-
