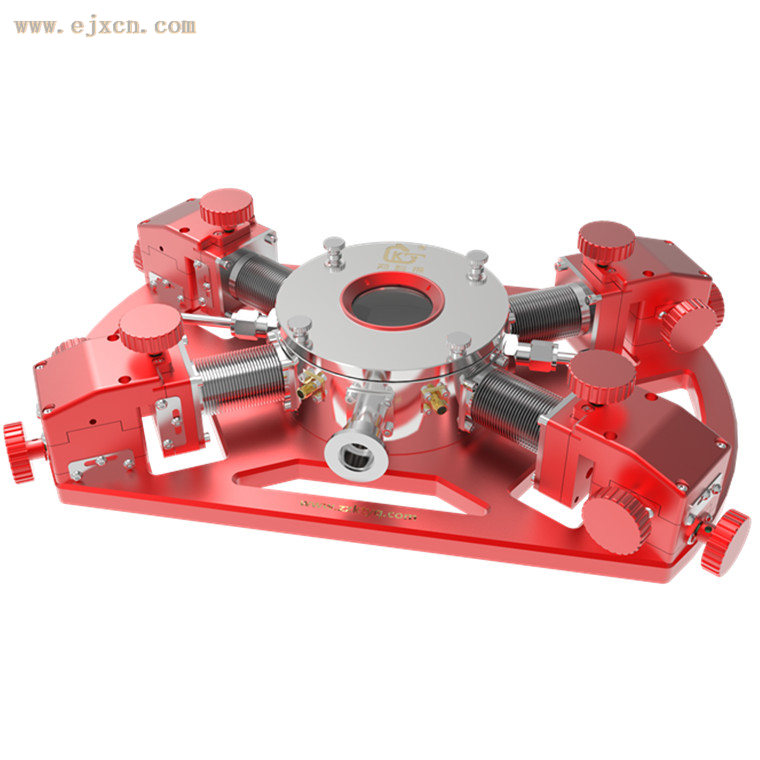

桌面式小型探针台 ，
高低温探针台系统达到≤10Pa即可进行低温测试而无凝露或结霜。对于选用了入门级配置的用户，可选用双极旋片式机械泵即可达到目标真空度，从而减少设备的配置预算。对于真空度有更高要求的用户，可选用分子泵组对系统进行抽真空。低温探针台系统可达10-3Pa。也可选配更高真空度的泵组，以满足测试要求。
桌面式小型探针台 参数
|
真空腔体
|
|
类型
|
加热型350℃ 或者加热制冷型 室温到350℃ 室温到-190℃
|
|
腔体材质
|
304不锈钢
|
|
腔体内尺寸
|
φ90x40mm
|
|
腔体上视窗尺寸
|
Φ42mm（选配凹视窗Φ22mm）
|
|
腔体抽气口
|
KF16
|
|
腔体进气口
|
公制3mm 6mm气管接头 英制1/8mm 1/4mm 气管接头可选
|
|
腔体出气口
|
公制3mm 6mm气管接头 英制1/8mm 1/4mm 气管接头可选
|
|
腔体正压
|
≤0.05MPa
|
|
腔体真空度
|
机械泵≤5Pa （5分钟） 分子泵≤5E-3Pa（30分钟）
|
|
样品台
|
|
样品台材质
|
304不锈钢
|
|
样品台尺寸
|
26X26mm
|
|
样品台-视窗 距离
|
30mm（可选凹视窗间距15mm）
|
|
样品台测温传感器
|
A 级PT100铂电阻
|
|
样品台温度
|
室温到350℃（可选高低温样品台 高温350℃低温-190℃）
|
|
样品台测温误差
|
±0.2℃
|
|
样品台变温速率
|
高温10℃/min 低温5℃/min 最大值
|
|
温控仪
|
|
温度显示
|
7寸人机界面
|
|
温控类型
|
标准PID温控 +自整定（可选30段编程控温）
|
|
温度分辨率
|
0.1℃
|
|
温控精度
|
±0.5℃
|
|
温度信号输入类型
|
PT100热电阻 （可选 K S B型热电偶）
|
|
温控输出
|
直流线性电源加热（液氮流量线性控制液氮制冷）
|
|
辅助功能
|
温度数据采集并导出 实时温度曲线+历史温度曲线
|
|
探针
|
|
电信号接头
|
配线转接 BNC接头 BNC三同轴接头 SMA 接头 香蕉插头 线长1.2米
|
|
电学性能
|
绝缘电阻 ≥4000MΩ 介质耐压 ≤200V 电流噪声 ≤10pA
|
|
探针数量
|
4探针（可定做6探针）
|
|
探针材质
|
镀金钨针
|
|
探针尖
|
10μm
|
|
探针移动平台
|
|
X轴移动行程
|
12mm ±6mm
|
|
X轴控制精度
|
≤5μm
|
|
Y轴移动行程
|
12mm ±6mm
|
|
Y轴控制精度
|
≤5μm
|
|
Z轴移动行程
|
12mm ±6mm
|
|
Z轴控制精度
|
≤5μm
|
|
数码显微镜
|
|
显微镜类别
|
物镜放大+电子放大
|
|
显微镜放大倍数
|
100倍
|
|
显微镜工作间距
|
50-150mm
|
|
相机分辨率
|
1080P 60帧
|
|
相机信号输出
|
HDMI输出+USB输出
|
|
LED可调光源
|
LED光源
|
|
显示屏
|
5寸 屏幕一体机
|
-
