常高低三温自动探针台设备主要应用于传感器，半导体，光电，集成电路以及封装的测试。 广泛应用于复杂、高速器件的精密电气测量的研发，旨在确保质量及可靠性，并缩减研发时间和器件制造工艺的成本。

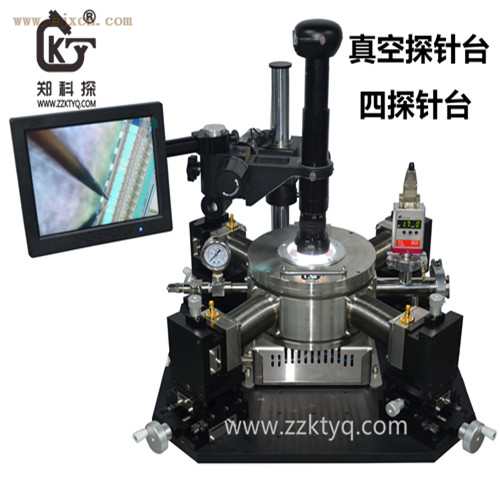

常高低三温自动探针台设备该探针台的承载台为60x60不锈钢台面，台面最高可升温到最高350℃。真空腔体设计有进气口和抽真空接口。探针臂为X/Y/Z三轴移动，三个方向均可在真空环境下精密移位调节，其中X方向调节范围：0－30mm；y方向调节范围：0－20mm；z方向调节范围：0－20mm；用户可根据需要自行调节。使用时将需检测的器件固定在加热台上，再微调探针支架X/Y/Z 方向行程，通过显微镜观察，使探针对准检测点后，即可进行检测
|
|
|
腔体材质
|
304不锈钢
|
|
上盖开启
|
铰链侧开
|
|
加热台材质
|
304不锈钢
|
|
内腔体尺寸
|
φ160x90mm
|
|
观察窗尺寸
|
Φ70mm
|
|
加热台尺寸
|
φ60mm
|
|
观察窗热台间距
|
75mm
|
|
加热台温度
|
35-350℃
|
|
加热台温控误差
|
±1℃
|
|
真空度
|
机械泵≤10Pa 分子泵≤10-3Pa
|
|
允许正压
|
≤0.1MPa
|
|
真空抽气口
|
KF25真空法兰
|
|
气体进气口
|
3mm-6mm卡套接头
|
|
电信号接头
|
SMA转BNC X 4
|
|
电学性能
|
绝缘电阻 ≥4000MΩ 介质耐压 ≤500V
|
|
探针数量
|
4探针
|
|
探针材质
|
钨针
|
|
探针尖
|
10μm
|
|
探针移动平台
|
|
X轴移动行程
|
30mm ±15mm
|
|
X轴控制精度
|
≤0.01mm
|
|
Y轴移动行程
|
13mm ±12.5mm
|
|
Y轴控制精度
|
≤0.01mm
|
|
Z轴移动行程
|
13mm ±12.5mm
|
|
Z轴控制精度
|
≤0.01mm
|
|
电子显微镜
|
|
显微镜类别
|
物镜
|
|
物镜倍数
|
0.7-4.5倍
|
|
工作间距
|
90mm
|
|
相机
|
sony 高清
|
|
像素
|
1920※1080像素
|
|
图像接口
|
VGA
|
|
LED可调光源
|
有
|
|
显示屏
|
8寸
|
|
放大倍数
|
19-135倍,视场范围15×13-2.25×1.7mm，最小可分辨0.08mm
|
-
