| 品牌： |
郑科探 |
型号： |
KT-Z4019MRL4T |
手动小型高低温探针台
对于真空度有更高要求的用户，可选用分子泵组对系统进行抽真空。低温探针台系统可达10-3Pa。也可选配更高真空度的泵组，以满足测试要求。
为了减少泵组的振动，我们还专门为用户设计了隔振器，大程度地衰减泵组工作时产生的振动，以确保系统的稳定，减少探针的漂移。
配套了高精度PID温度控制器，用户可以清楚直观地了解了整体系统相关位置的温度情况，确保温度测试的可靠性。同时，200W 大功率直流输出，可让样品台快速从-196℃上升至400℃，极大地提供了温控效率，为用户节省大量宝贵的实验时间。由于系统中温控部件均为直流配置，也大大地减少了加热部件的干扰，提供了系统 的漏电精度

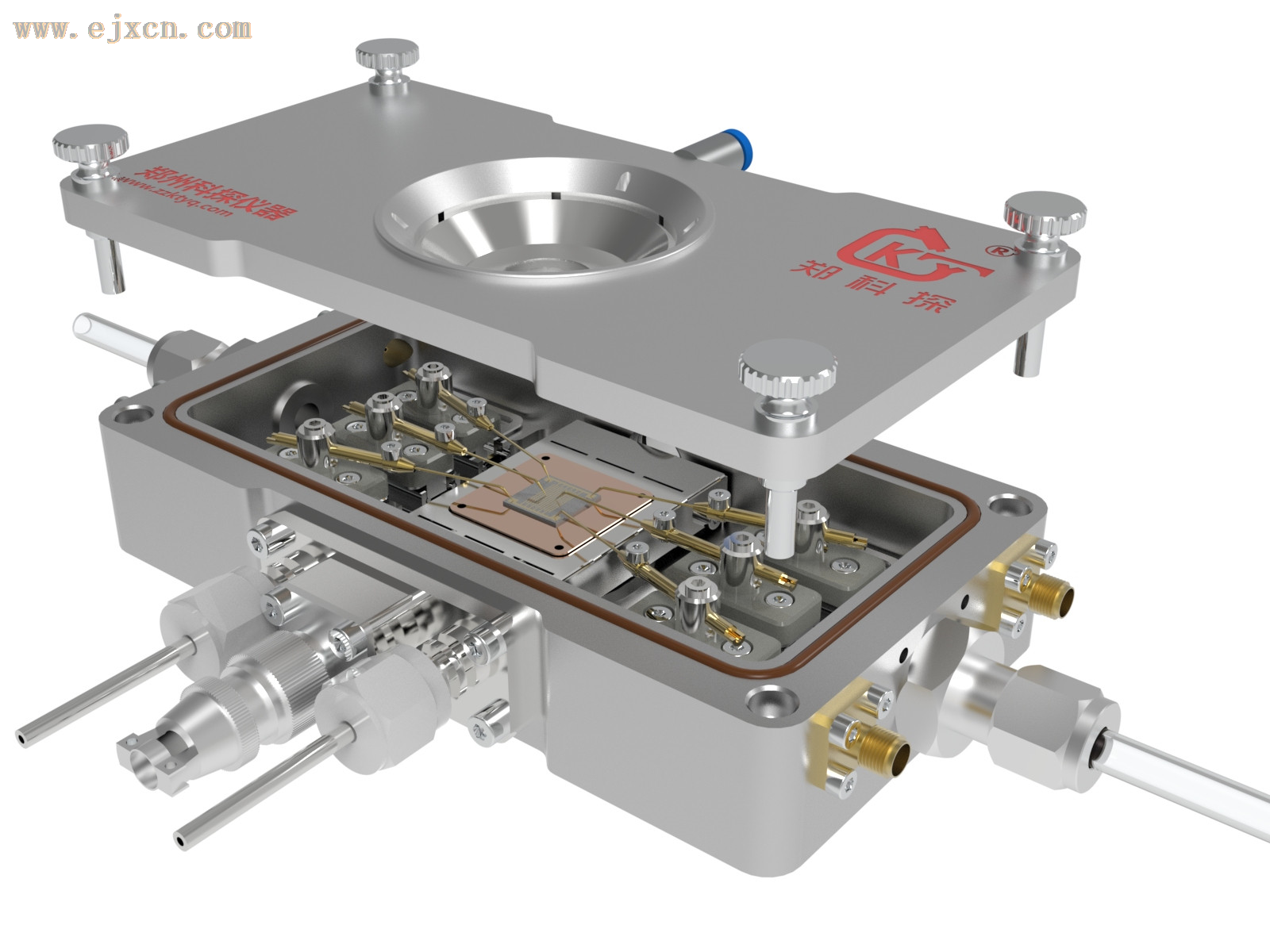

手动小型高低温探针台
|
真空腔体
|
|
类型
|
高温型室温到350℃
|
高低温型 室温到350℃ 室温到-196℃
|
|
腔体材质
|
304不锈钢 6061铝合金 可选
|
|
腔体内尺寸
|
127mmX57mmX20mm
|
|
腔体外尺寸
|
150mmX80mmX32mm
|
|
腔体重量
|
不锈钢材质 约1.5KG 铝合金材质 约0.5KG
|
|
腔体上视窗尺寸
|
Φ42mm（可选配凹视窗用于减少窗口和样品之间距离）
|
|
腔体抽气口
|
KF16法兰（其余接口规格可转接）
|
|
腔体真空测量口
|
KF16法兰（其余接口规格可转接）
|
|
腔体进气口
|
6mm快拧 或 6mm快插
|
|
腔体冷却方式
|
腔体水冷+上盖气冷
|
|
腔体水冷接口
|
|
|
腔体正压
|
≤0.05MPa
|
|
腔体真空度
|
机械泵≤5Pa （5分钟） 分子泵≤5E-3Pa（30分钟）
|
|
样品台
|
|
样品台材质
|
不锈钢 银铜合金 纯银块
|
银铜合金 纯银块
|
|
样品台尺寸
|
26x26mm
|
|
样品台加热方式
|
电阻加热
|
电阻加热 液氮制冷
|
|
样品台-视窗 距离
|
11mm（可选配凹视窗用于减少窗口和样品之间距离到6mm）
|
|
样品台测温传感器
|
PT100型热电阻
|
|
样品台温度
|
室温到400℃
|
室温到400℃ 室温到-196℃
|
|
样品台测温误差
|
±0.5℃
|
|
样品台升温速率
|
高温100℃/min 低温7℃/min
|
|
温控仪
|
|
温度显示
|
7寸人机界面
|
|
温控类型
|
标准PID温控 +自整定
|
|
温度分辨率
|
0.1℃
|
|
温控精度
|
±0.5℃
|
|
温度信号输入类型
|
PT100 （可选K S B型热电偶）
|
|
温控输出
|
直流线性电源加热
|
直流线性电源加热+液氮流速控制器
|
|
辅助功能
|
温度数据采集并导出 实时温度曲线+历史温度曲线 可扩展真空读数接口
|
|
温控器尺寸
|
32cmX170cmX380cm
|
|
温控器重量
|
约5.6KG
|
|
探针
|
|
电信号接头
|
配线转接 BNC接头 BNC三同轴接头 SMA 接头 香蕉插头 线长1.2米
|
|
电学性能
|
绝缘电阻 ≥4000MΩ 介质耐压 ≤200V 电流噪声 ≤10pA
|
|
探针数量
|
4探针（可扩展5探针）
|
|
探针材质
|
镀金钨针 （其他材质可选）
|
|
探针尖
|
10μm
|
|
手动探针移动平台
|
|
X轴移动行程
|
20mm ±10mm（需手动推动滑台）
|
|
X轴控制精度
|
≥500μm
|
|
R轴移动行程
|
120° ±60°（需手动旋转探针杆）
|
|
R轴控制精度
|
≥500μm
|
|
Z轴移动行程
|
2mm ±1mm
|
|
Z轴控制精度
|
≤50μm（需手动螺纹调节探针杆）
|
-
