高真空大型探针台，采用304不锈钢腔体，样品台温度-196℃到400℃，观察窗尺寸直径70mm，
预算及产品品质一直是困扰用户的两个难题。郑科探推出的KT-Z160T-RL大型探针台具有探针臂精度小于0.01mm，探针尖10μm，配有电子显微镜放大倍数19-135倍。20升液氮可连续使用30个小时。价格相对合理。
因为晶圆在低温大气环境测试时，空气中的水汽会凝结在晶圆上，会导致漏电过大或者探针无法接触电极而使测试失败。避免这些需要把真空腔内的水汽在测试前用泵抽走，并且保持整个测试过程泵的运转。
高真空大型探针台
|
真空腔体
|
|
腔体材质
|
304不锈钢
|
|
上盖开启
|
铰链侧开
|
|
加热台材质
|
304不锈钢
|
|
内腔体尺寸
|
φ160x90mm
|
|
观察窗尺寸
|
Φ70mm
|
|
加热台尺寸
|
φ60mm
|
|
观察窗热台间距
|
75mm
|
|
加热台温度
|
﹣196~350℃
|
|
加热台温控误差
|
±1℃
|
|
真空度
|
机械泵≤10Pa 分子泵≤10-3Pa
|
|
允许正压
|
≤0.1MPa
|
|
真空抽气口
|
KF25真空法兰
|
|
气体进气口
|
3mm-6mm卡套接头
|
|
电信号接头
|
SMA转BNC X 4
|
|
电学性能
|
绝缘电阻 ≥4000MΩ 介质耐压 ≤500V
|
|
探针数量
|
4探针
|
|
探针材质
|
钨针
|
|
探针尖
|
10μm
|
|
探针移动平台
|
|
X轴移动行程
|
30mm ±15mm
|
|
X轴控制精度
|
≤0.01mm
|
|
Y轴移动行程
|
13mm ±12.5mm
|
|
Y轴控制精度
|
≤0.01mm
|
|
Z轴移动行程
|
13mm ±12.5mm
|
|
Z轴控制精度
|
≤0.01mm
|
|

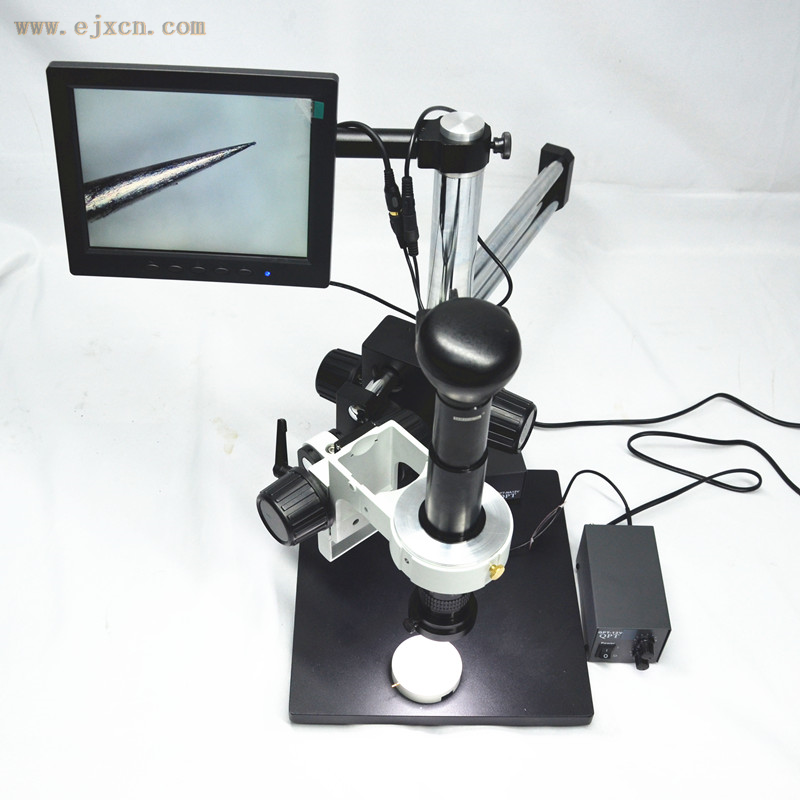

电子显微镜
|
|
显微镜类别
|
物镜
|
|
物镜倍数
|
0.7-4.5倍
|
|
工作间距
|
90mm
|
|
相机
|
sony 高清
|
|
像素
|
1920※1080像素
|
|
图像接口
|
VGA
|
|
LED可调光源
|
有
|
|
显示屏
|
8寸
|
|
放大倍数
|
19-135倍,视场范围15×13-2.25×1.7mm，最小可分辨0.08mm
|
-
