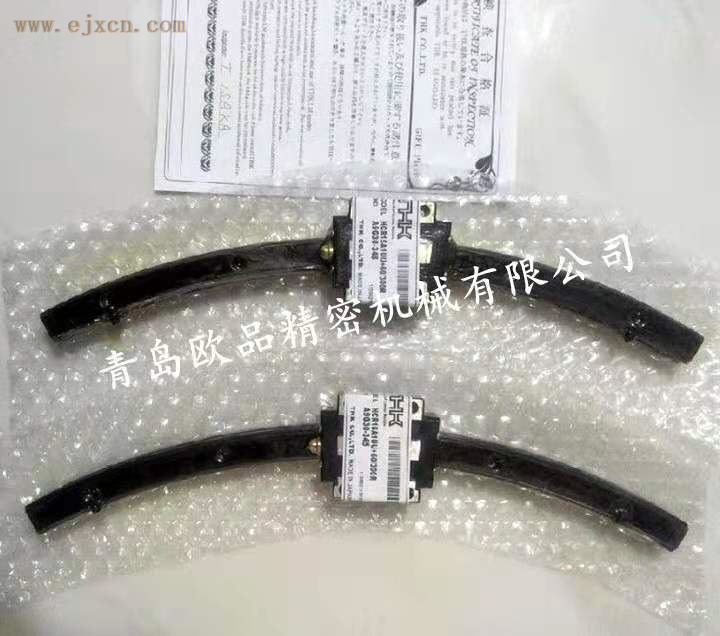

THK弧形导轨HCR15A,HCR25A
HCR12A+60/100R、HCR15A+60/150R、HCR15A+60/300R、HCR15A+60/400R、
HCR25A+60/500R、HCR25A+60/750R、HCR25A+60/1000R、HCR35A+60/600R、结构与特长
钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动；通过组装在LM滑块上的端盖板,使钢球列循环运动。
可实现高精度圆弧运动的R形圆弧滚动导轨采用已有丰富实际业绩的4方向等负荷型LM滚动导轨HSR型作为其基本结构，是运用崭新的构思开发而成的产品。HSR15A、HSR15AM、HSR20A、HSR20AM、HSR20LA、HSR20LAM、HSR25A、HSR25AM、HSR25LA、HSR25LAM、HSR30A、HSR30AM、HSR30LA、HSR30LAM、HSR35A、HSR35AM、HSR35LA、HSR35LAM、HSR45A、HSR45LA、HSR55A、HSR55LA、HSR65A、HSR65LA、HSR85A、HSR85LA
HSR15B、HSR15BM、HSR20B、HSR20BM、HSR20LB、HSR20LBM、HSR25B、HSR25BM、HSR25LB、HSR25LBM、HSR30B、HSR30BM、HSR30LB、HSR30LBM、HSR35B、HSR35BM、HSR35LB、HSR35LBM、HSR45B、HSR45LB、HSR55B、HSR55LB、HSR65B、HSR65LBB、HSR85B、HSR85LB
HSR15R、HSR15RM、HSR20R、HSR20RM、HSR20LR、HSR20LRM、HSR25R、HSR25RM、HSR25LR、HSR25LRM、HSR30R、HSR30RM、HSR30LR、HSR30LRM、HSR35R、HSR35RM、HSR35LR、HSR35LRM、HSR45R、HSR45LR、HSR55R、HSR55LR、HSR65R、HSR65LR、HSR85R、HSR85LR
HSR8RM、HSR10RM、HSR12RM
HSR100HA、HSR100HB、HSR100HR、HSR120HA、HSR120HB、HSR120HR、HSR150HA、HSR150HB、HSR150HR
SSR15XWY、SSR15XWMY、SSR20XW、SSR20XWM、SSR25XWY、SSR25XWMY、SSR30XW、SSR30XWM、SSR35XW
SSR15XVY、SSR15XVMY、SSR20XV、SSR20XVM、SSR25XVY、SSR25XVMY
SSR15XTBY、SSR20XTB、SSR25XTBY
【设计自由】多个LM滑块部分可以在相同导轨上分别动作,只要LM滑块配置在负荷点上,就能实现经济合理的结构设计。
【缩短组装时间】
与采用滑动导向装置、滚针凸轮导向器的圆弧运动相比,R形圆弧滚动导轨可以获得无间隙的高精度运动。LM轨道和LM滑块只需采用螺栓安装即可,所以组装相当简单。
2轴平行安装使用时,为使LM滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触角45度配置，因此无论何种安装姿势都可以使用。
【与交叉滚柱导轨相近的断面尺寸】
HR型为保持器不移动的无限运动类型,所以不像交叉滚柱导轨那样会产生保持架的偏移。另外,HR型的断面尺寸近似于交叉滚柱导轨,因此可以和交叉滚柱导轨互换。
【还备有不锈钢型】
LM滑块、LM轨道、钢球也可采用不锈钢制造。
-
