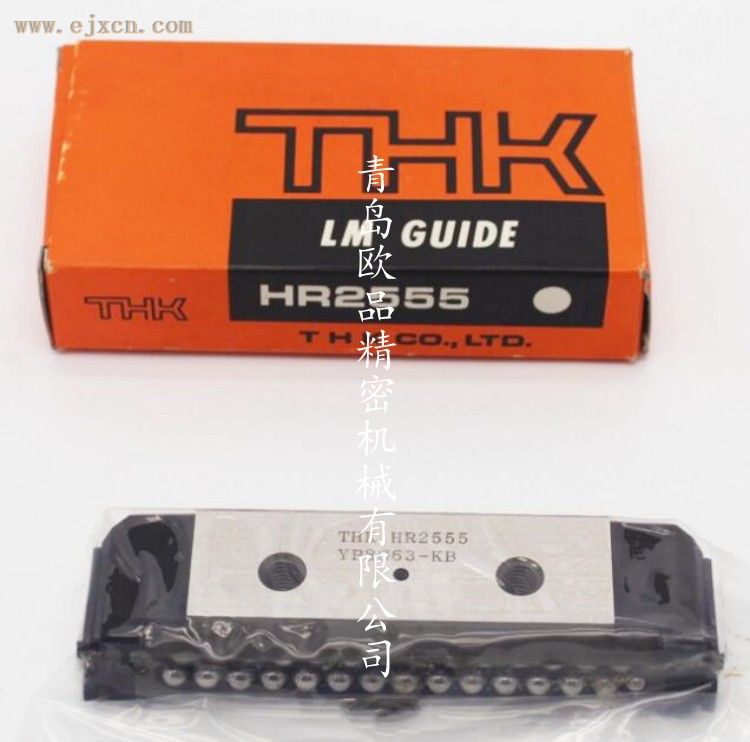

THK HR918 THK HR1123 THK HR1530 THK HR2042 THK HR2555
HR918M、HR1123M、HR1530M、HR2042M、HR2042T、HR2042TM、HR2555、HR2555M、HR2555T、HR2555TM、HR3065、HR3065T、
THK HR3575. THK, HR4085.HR4085M THK, HR50105.
THK, HR60125 2HR1530UU 2HR1530 1HR1530 1HR1530UU
2HR918UU 1HR918UU 2HR2042UU 1HR2042UU
2HR2042 1HR2042+ 2HR2555UU 1HR2555UU 2HR2555+300L HR2555+240L
HR系列结构特点
钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动;通过组装在LM滑块上的端盖板,
使钢球列循环运动。LM滑块采用保持板将钢球保持住,因此钢球不会脱落。
采用角接触结构,在LM轨道上滚动的2列钢球分别与滚动面呈45度角接触。因此,在同一平面上组装一套(将在同一平面上使用的2根LM轨道和LM滑块组合在一起)后,在4个方向(径向、反径向和侧向)上可以承载相同的负荷。而且,由于断面高度较低,因此可以获得小型而稳定的直线导向机构。另外,间隙调节比较容易,安装误差吸收能力也很优异。
【安装简便】
HR型与交叉滚柱导轨相比,间隙调节较容易,精度也较高。
【自动调心能力】
即使在2轴的平行度、水平度较差的情况下,通过圆弧沟槽的正面组合(DF组合)的自动调心能力效果,在施加预压的状态下也能吸收安装误差,获得流畅的动作。
【4方向等负荷】
2轴平行安装使用时,为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷,各钢球列被设计成按接触角45度配置,因此无论何种安装姿势都可以使用。
